Použití doplňku 3DEXPERIENCE s vyznačením trasy (2024 SP1)

Doplněk 3DEXPERIENCE umožňuje ukládat a spravovat součásti a sestavy vyznačení trasy z prostoru pro spolupráci na platformě 3DEXPERIENCE Platform. Navíc máte prostřednictvím aplikace 3DEXPERIENCE Marketplace | PartSupply přístup ke službám, včetně bezplatných 3D součástí vyznačení trasy.

V aplikaci Routing Library Manager můžete pomocí doplňku 3DEXPERIENCE provádět následující úkoly:
Ouško Úloha
Umístění souboru vyznačení trasy a nastavení
  • Dávka nahraje knihovnu součástí vyznačení trasy z místního počítače na platformu 3DEXPERIENCE Platform. Klikněte na možnost Dávkové ukládání do 3DEXPERIENCE.
    Pomocí dávkového odesílání můžete do platformy 3DEXPERIENCE Platform ukládat pouze soubory SOLIDWORKS.
  • Pomocí dávky stáhněte knihovnu komponent vyznačení trasy z platformy 3DEXPERIENCE Platform. V poli Šablona pro vyznačení trasy klikněte na možnost Procházet a vyhledejte složku. V dialogovém okně klikněte na možnost Vybrat z 3DEXPERIENCE.
Průvodce knihovnou součástí Vytvořte nové nebo upravte stávající komponenty v knihovně v místním počítači nebo platformě 3DEXPERIENCE Platform.
Průvodce součástí Vyznačení trasy. Uložte definovanou součást na místním počítači nebo do platformy 3DEXPERIENCE Platform.
Databáze potrubí a trubic Přístup ke všem konfiguracím součástí, ať již nahraných nebo nenahraných do platformy 3DEXPERIENCE Platform, získáte s použitím Stavu součásti.
Z platformy 3DEXPERIENCE Platform můžete také otevřít sestavu nebo součást vyznačení trasy ze:
  • Správce PropertyManager Vlastnosti trasy pro trubky a kolena. Například klikněte na možnost Procházet u položky Vlastní koleno v dialogovém okně Ohyb - kolena.

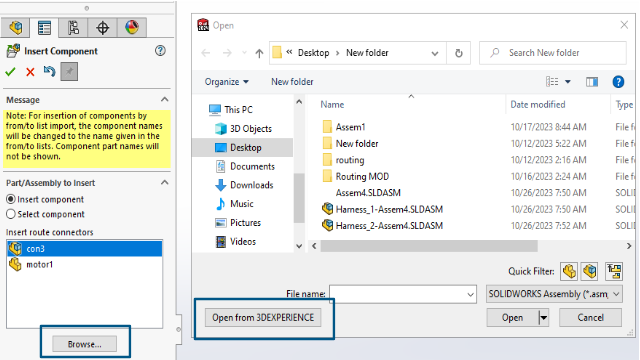

  • Pole Začít pomocí Od/Do, například po kliknutí na Procházet v dialogovém okně Vložit komponentu.
  • Nástroje Znovu použít trasu.
  • Možnosti Přidat spoj a Upravit spoj.

Další informace o platformě jsou uvedeny v tématu Práce s platformou 3DEXPERIENCE Platform a aplikacemi 3DEXPERIENCE.

Chcete-li získat přístup k volným 3D součástem z platformy, podívejte se na článek Použití 3DMarketplace | Part Supply.
