Značky nebo názvy 3D vodičů, kabelů a jejich žil si můžete zobrazit v části Díly trasy ve stromu FeatureManager® v sestavě trasování. PropertyManager Elektrické atributy přiřadí značky nebo názvy automaticky.
Díky tomu můžete spárovat 3D trasy ve stromu FeatureManager se značkami a názvy vodičů, kabelů a jejich žil zobrazenými ve výkresu schématu.
Konvence názvů používá k jednoznačné identifikaci jednotlivých tras následující:
- Značky vodičů, kabelů a žil kabelů v PropertyManageru Elektrické atributy.
- Pořadová čísla jako přípony (n). Kde n je úměrné počtu rozdělení trasy (v případě rozdělené trasy) resp. 1 (v případě nerozdělené trasy).
- Směr (OD/DO), ve kterém jsou připojeny k součástem.

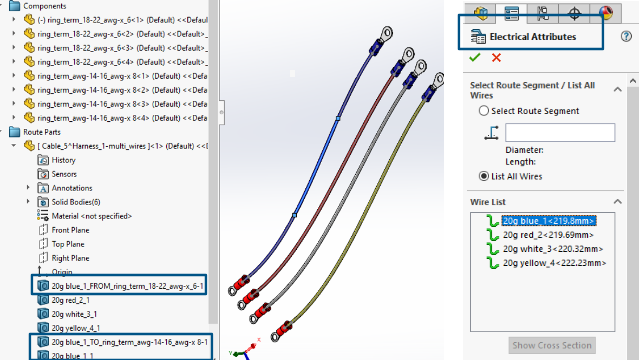

Výše uvedený obrázek ukazuje příklad názvů u trasové sestavy se čtyřmi vodiči:
- Tři vodiče (červený, bílý a žlutý) nemají použitou možnost Rozdělit trasu a konvence názvů je následující:
Značka vodiče_1
Například 20g_červený_2_1
- Modrý vodič má ve dvou bodech použitou možnost Rozdělit trasu se třemi vytvořenými rozdělenými těly a konvence názvů je následující:
- U obou konců připojených k součástem:
Značka vodiče_OD/DO_značka součásti
Například:
20g modrý_1_OD_Součást1
20g modrý_1_DO_Součást2
- Mezilehlá těla kabelů, která nejsou připojena k součástem:
Značka vodiče_n
Například:
20g modrý_1_1
