Strom elektrických součástí je restrukturalizován a zjednodušen tak, aby zobrazoval 2D půdorysy, 3D díly a připojovací štítky související s dílem výrobce. Tyto položky pro konkrétní díl výrobce můžete ve stromu elektrických součástí rychle identifikovat.
Ve starších verzích se všechny vložené 2D půdorysy, 3D díly a připojovací štítky objevily jako dílčí položky ve stromu elektrických součástí. Nebylo možné rozlišit mezi 2D půdorysem a připojovacími štítky platnými pro konkrétní díl výrobce.
Součásti

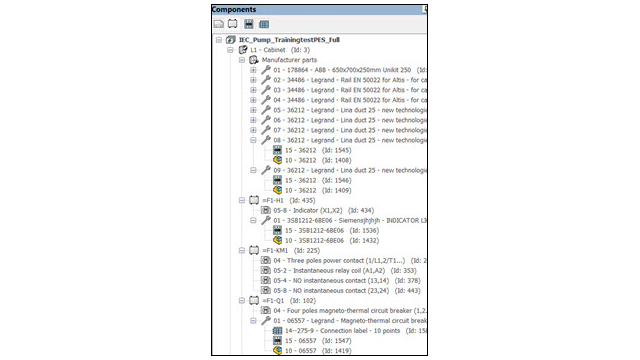

Pod každou součástí existuje uzel pro každou část výrobce přiřazenou k součásti a meziuzel pro každý symbol (2D půdorys nebo připojovací štítek) představující daný díl výrobce. Uzel pro jednotlivé díly výrobce obsahuje všechny odpovídající 2D půdorysy, připojovací štítky a 3D díly nebo montážní položky.
Můžete ovládat viditelnost položek stromu pro díly výrobce. Ve stromu součástí klikněte pravým tlačítkem myši na nejvyšší položku projektu, vyberte možnost a vyberte z následujících tří možností:
- Skrýt. Skryje uzel pro díly výrobce. Položky stromu vztahující se k dílům výrobce se zobrazují přímo pod součástí.
- S grafikou. Vytvoří mezipoložky stromu pouze pro díly výrobce, které mají přiřazenou grafiku (2D půdorysy, připojovací štítky atd.). Toto je výchozí možnost.
- Vše. Vytvoří položky pro všechny díly výrobce, ať už mají přiřazenou grafiku nebo ne.
Umístění/lokace
Položka ve stromu součástí seskupuje všechny díly výrobce v daném umístění. Uzel obsahuje 2D stopy a štítky připojení přiřazené jednotlivým dílům výrobce souvisejícími s daným umístěním.
Můžete kliknout pravým tlačítkem na uzel a vybrat následující položky:
- Vlastnosti. Otevře okno Vlastnosti vybraného dílu výrobce. Pokud vyberete více dílů výrobce, zobrazí dialogové okno Vlastnosti pouze společné vlastnosti.
- Odstranit díly výrobce. Odstraní vybrané díly výrobce.
Rozvržení rozvaděče
Meziuzel pro díly umístění lze také použít pro strom rozvržení 2D nebo 3D rozvaděče. Zobrazují se všechny díly výrobce, i když nemají přiřazenou žádnou grafiku.
