Préfixes de dossier (2024 SP1)

Dans un modèle, les préfixes s'affichent dans un nom de dossier lorsque le dossier contient des composants surdéfinis, des composants sous-définis et uniquement des composants fixes.

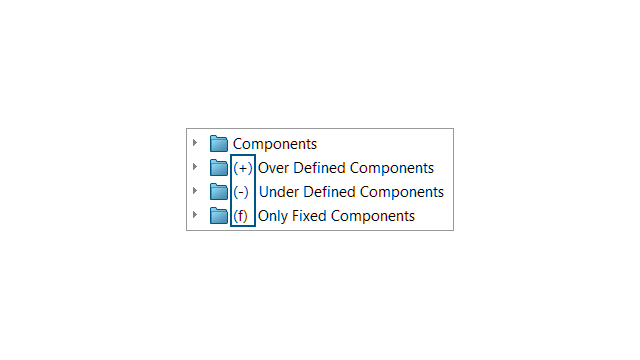

Préfixes de dossier :
(+) Contient au moins un composant sur-contraint.
(–) Contient au moins un composant sous-contraint.
(f) Contient uniquement des composants fixes.

Si un dossier contient un composant qui n'est pas fixe, le préfixe fixe ne s'affiche pas dans le nom du dossier.

Les préfixes ne s'affichent pas pour les dossiers qui contiennent uniquement des composants bien définis.

Pour afficher un préfixe de dossier :
  1. Ouvrez un modèle contenant un composant sous-contraint.
  2. Dans l'arbre de création FeatureManager, cliquez avec le bouton droit de la souris sur un composant sous-contraint et sélectionnez Ajouter au nouveau dossier.
  3. Saisissez un nom de dossier et cliquez sur Entrée.

    Le préfixe sous-contraint s'affiche dans le nom du dossier.
