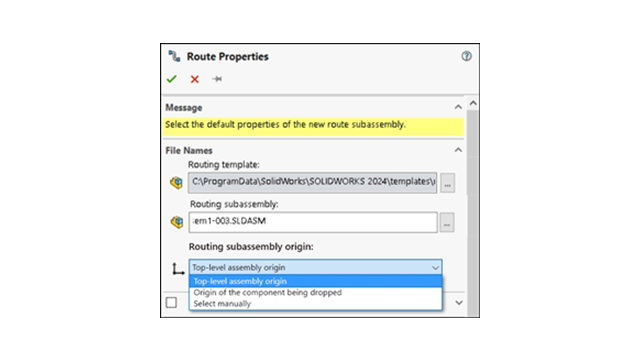

Lorsque vous créez un sous-assemblage de routage, vous pouvez l'aligner et le positionner en fonction de vos besoins de conception à l'aide du PropertyManager Propriétés de routage.
Les choix de définition de l'origine sont les suivants :
- Origine de l'assemblage de premier niveau
L'origine du sous-assemblage de routage s'aligne par coïncidence avec l'origine de l'assemblage de premier niveau.
- Origine du composant déposé
L'origine du sous-assemblage de routage s'aligne par coïncidence avec l'origine de l'accessoire ajouté.
- Sélection manuelle
L'origine du sous-assemblage de routage s'aligne par coïncidence avec un point ou un sommet d'esquisse que vous spécifiez. Vous pouvez également sélectionner le point C ou le point R de l'accessoire.
