Vous pouvez afficher les repères ou les noms des fils 3D, des câbles et de leurs noyaux sous Pièces de routage dans FeatureManager® l'arbre de création d'un assemblage de routage. Le PropertyManager Attributs électriques pré-affecte automatiquement les repères ou les noms.
Cela vous permet de corréler les routages 3D dans l'arbre de création FeatureManager avec les repères ou les noms des fils, des câbles et de leurs noyaux apparaissant sur la mise en plan schématique.
La convention de dénomination utilise les éléments suivants pour identifier de manière unique les différents routages :
- Repères de fils, de câbles et de brins de câbles à partir du PropertyManager Attributs électriques.
- Nombres séquentiels comme suffixes (n). Où n est proportionnel au nombre de fractionnements (avec un routage fractionné) et 1 (sans routage fractionné).
- Les directions (DE/A) qu'ils relient aux composants.

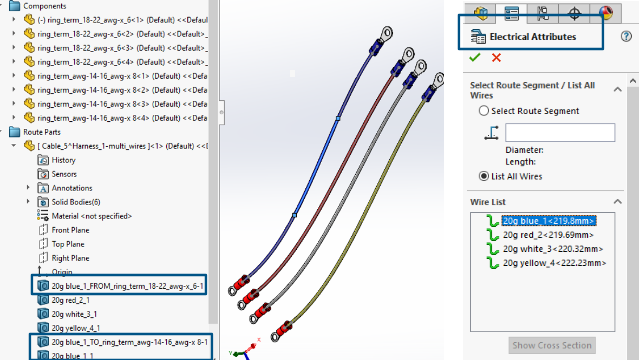

Par exemple, l'image ci-dessus montre le nom d'un assemblage de routage avec quatre fils comme suit :
- Les trois fils rouge, blanc et jaune n'ont pas de routage fractionné appliqué et la convention de dénomination est :
Repère de fil_1
Par exemple, 20g_red_2_1
- Le fil bleu a un routage fractionné appliqué à deux points avec trois corps de fractionnement créés et la convention de dénomination est :
- Pour les deux extrémités reliées aux composants :
Repère de fil_DE/A_repère de composant
Par exemple :
20g blue_1_FROM_Component1
20g blue_1_TO_Component2
- Corps de câbles intermédiaires non connectés aux composants :
Repère du fil_n
Par exemple :
20g blue_1_1
