Vous pouvez visualiser de manière distincte chacun des fils d'un faisceau en 3D et les mettre à plat.

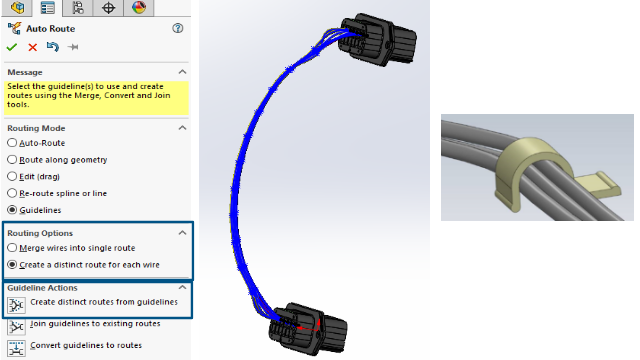

Le PropertyManager
Routage automatique,
Options de routage comprend :
- Fusionner les fils en un seul routage. Achemine les fils sélectionnés le long d'une seule route.
- Créer un routage distinct pour chaque fil. Achemine les fils sélectionnés selon des routes distinctes.
Vous pouvez modifier des fils discrets des manières suivantes :
- Ajout d'un routage au faisceau avec Ajouter un routage au faisceau discret.
- Suppression d'un routage du faisceau avec Supprimer le routage du faisceau discret.
- Déplacement du faisceau en faisant glisser un point de spline sur le fil discret.
- Fusion de deux faisceaux avec Fusionner le faisceau discret.
- Fractionnement d'un segment de routage unique du faisceau.
- Création d'un point de jonction unique pour plusieurs faisceaux discrets provenant du connecteur, ou d'un point de jonction distinct pour chaque faisceau discret.
- Routage du faisceau à travers une attache en sélectionnant l'une de ses splines.
