Die elektrische Bauteilstruktur wurde neu strukturiert und vereinfacht, um die 2D-Umrisse, 3D-Teile und die Verbindungsbeschriftungen anzuzeigen, die einem Herstellerteil zugeordnet sind. Sie können diese Elemente für ein bestimmtes Herstellerteil schnell in der elektrischen Bauteilstruktur identifizieren.
In früheren Versionen wurden alle 2D-Umrisse, 3D-Teile und die eingefügten Verbindungsbeschriftungen als Unterelemente in der elektrischen Bauteilstruktur angezeigt. Sie konnten nicht zwischen dem 2D-Umriss und den Verbindungsbeschriftungen unterscheiden, die für ein bestimmtes Herstellerteil galten.
Komponenten
Unter jeder Komponente befindet sich ein Knoten für jedes Herstellerteil, das mit der Komponente verbunden ist, und ein Zwischenknoten für jedes Symbol (2D-Umriss oder Verbindungsbeschriftung), das dieses Herstellerteil darstellt. Der Knoten für jedes Herstellerteil enthält alle entsprechenden 2D-Umrisse, Verbindungsbeschriftungen und die 3D-Teil- oder Baugruppenelemente.
Sie können die Sichtbarkeit der Strukturelemente für die Herstellerteile steuern. Klicken Sie in der Komponentenstruktur mit der rechten Maustaste auf das oberste Element des Projekts, wählen Sie aus und wählen Sie aus den folgenden drei Optionen:
- Ausblenden. Blendet den Knoten für Herstellerteile aus. Die Strukturelemente in Bezug auf die Herstellerteile werden direkt unter der Komponente angezeigt.
- Mit Grafiken. Erstellt nur Zwischenstrukturelemente für die Herstellerteile, denen Grafiken (2D-Umrisse, Verbindungsbeschriftungen usw.) zugeordnet sind. Dies ist die Standardoption.
- Alles. Erstellt Elemente für alle Herstellerteile, unabhängig davon, ob ihnen Grafiken zugeordnet sind oder nicht.

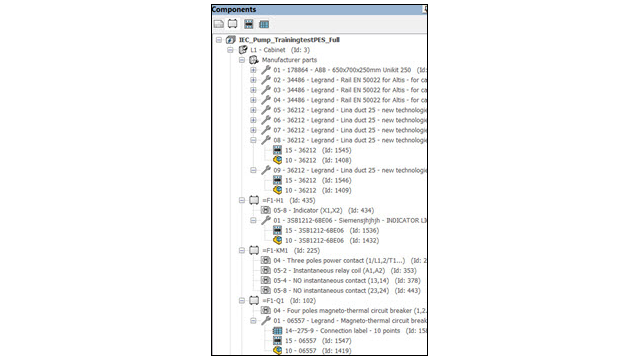

Einbauorte
Ein Element in der Komponentenstruktur gruppiert alle Herstellerteile des Einbauorts. Der Knoten enthält die 2D-Umrisse und die Verbindungsbeschriftungen, die jedem Herstellerteil zugeordnet sind, das mit dem Einbauort verknüpft ist.
Sie können mit der rechten Maustaste auf den Knoten klicken und dann eine der folgenden Optionen auswählen:
- Eigenschaften. Öffnet das Dialogfeld Eigenschaften für das ausgewählte Herstellerteil. Wenn Sie mehrere Herstellerteile auswählen, zeigt das Dialogfeld Eigenschaften nur die gemeinsamen Eigenschaften an.
- Herstellerteile löschen. Löscht die ausgewählten Herstellerteile.
Schaltschrankaufbau
Der Zwischenknoten für Teile des Einbauorts gilt auch für die 2D- oder 3D-Schaltschranklayout-Struktur. Alle Herstellerteile werden angezeigt, auch wenn ihnen keine Grafiken zugeordnet sind.
