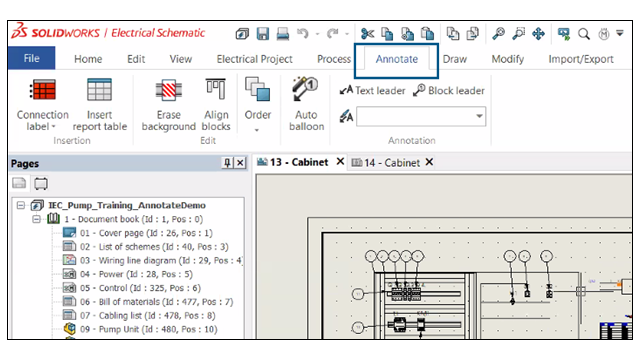

In SOLIDWORKS Electrical Schematic wurde der Multifunktionsleiste die Registerkarte Anmerkung erstellen hinzugefügt. Auf dieser Registerkarte können Sie Änderungen an 2D-Zeichnungen von 3D- und flach dargestellten Leitungsführungsdokumenten vornehmen. Sie spart Zeit und vereinfacht Anpassungsaufgaben.
Mehrere Befehle der Registerkarte
Schaltschrankaufbau stehen auf der Registerkarte
Anmerkung erstellen ebenfalls zur Verfügung:
- Verbindungs-Beschriftung
- Berichtstabelle einfügen
- Hintergrund löschen
- Blöcke ausrichten
- Reihenfolge
- Automatisches Stücklistensymbol
- Texthinweislinie
- Blockhinweislinie
- Hinweislinienstil
