Konfigurationseigenschaften von Klemmenleistenzeichnungen (DIN)

In diesem Thema werden die Parameter in der standardmäßigen DIN-Konfiguration von Klemmenleistenzeichnungen beschrieben.

Die Konfigurationsdatei einer Klemmenleistenzeichnung enthält alle Parameter für das Layout der Klemmenleiste nach Thema gruppiert. Sie können beliebig viele Konfigurationsdateien erstellen. Konfigurationen werden im Dialogfeld Verwaltung der Konfigurationen der Klemmenleistenzeichnungen gruppiert.

Der Konfigurationsdatei-Editor zeigt eine Vorschau der ausgewählten Parameter an. Sie können die Vorschau deaktivieren, indem Sie am unteren Rand des Dialogfelds Verwaltung der Konfigurationen der Klemmenleistenzeichnungen auf Zeichnungsvorschau klicken.

Allgemein

Auf dieser Registerkarte können Sie die Konfigurationsdatei benennen und ihr eine Beschreibung in einer von der Software unterstützten Sprache hinzufügen. Wenn Sie einen Namen ändern, wird dieser automatisch in allen Oberflächen aktualisiert (z. B. Konfigurationen oder der Liste der Klemmenleisten).

Name Beschreibung
Name Der Name der Konfigurationsdatei. Dieser Wert wird automatisch an alle Schnittstellen weitergegeben, in denen die Konfiguration erscheint.
Beschreibung Beschreibung der Konfiguration. Sie können eine Beschreibung in mehreren Sprachen angeben.

Raster

Auf dieser Registerkarte können Sie das Layout der grafischen Darstellung der Klemmenleiste in der Zeichnung verwalten.

Für das DIN-konforme Zeichnen einer Klemmenleiste ist ein bestimmtes Symbol erforderlich, das ein Raster darstellt, in dem die zur Klemmenleiste gehörigen Daten präsentiert werden. Im unteren Teil des Dialogfeld können Sie den verwendeten Rasterblock und das mit den Klemmenleisten verknüpfte Normblatt verwalten.

Name Beschreibung
Rasterblock Die Rastersymbole sind in der Symbolbibliothek verfügbar. Bestimmte Icons ermöglichen das Auswählen, Entfernen und Bearbeiten des Symbols. Die Daten werden an die Attribute weitergegeben.
Normblatt Zeigt das Normblatt an, in dem die Zeichnungen gezeichnet werden:
  • Standardnormblatt: Das Normblatt, das den Klemmenleistenzeichnungen in der Konfiguration des Electrical-Projekts zugeordnet ist
  • Spezielles Normblatt für diese Konfiguration: Alle Klemmenleisten, die diese Konfiguration verwenden, werden mit diesem Normblatt generiert.
Die linke untere Ecke des Normblatts muss an den Koordinaten (0,0) platziert werden. Alle Layout-Parameter werden verschoben und basieren auf diesem Punkt. Bestimmte Icons ermöglichen das Auswählen und Bearbeiten des Seitenlayouts.
Öffnet das Symbol-Auswahlfenster, in dem Sie das dem Standardsymbol zugeordnete Symbol ändern können.
Entfernt das zugehörige Symbol.
Öffnet den Symbol-Editor, in dem Sie das ausgewählte Symbol ändern können.
Allgemein

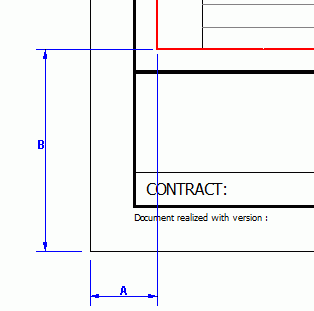

A X-Koordinate Verwalten Sie hier den Abstand A auf der X-Achse zwischen dem Einfügungspunkt des Rasterblocks und dem Ursprungspunkt des Normblatts (0,0).
B Y-Koordinate Verwalten Sie hier den Abstand B auf der Y-Achse zwischen dem Einfügungspunkt des Rasterblocks und dem Ursprungspunkt des Normblatts (0,0).
Ausrichtung der Klemmenleiste Definiert die Richtung, in der die Daten für die Klemmenleistendarstellung generiert werden.
Anzahl Adern pro Zeichnung Definieren Sie die maximale Anzahl von Adern, die eine Zeichnung enthalten darf (Anzahl der Spalten auf einer horizontalen Klemmenleiste).

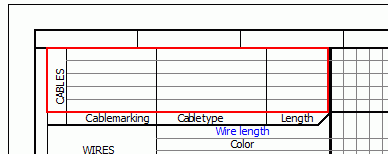

Anzahl Kabel an der Ausgangsseite Definieren Sie hier die Anzahl der Kabel, die im Ursprungsteil verwaltet werden.
Anzahl der Kabel an der Zielseite Definieren Sie hier die Anzahl der Kabel, die im Zielteil verwaltet werden.
SOLIDWORKS Electrical generiert Klemmen in einer neuen Zeichnung, wenn mindestens einer dieser drei Parameter (Anzahl der Adern pro Zeichnung, Anzahl der Kabel an der Ausgangsseite und Anzahl der Kabel an der Zielseite) den in der Konfiguration definierten Höchstwert erreicht hat.

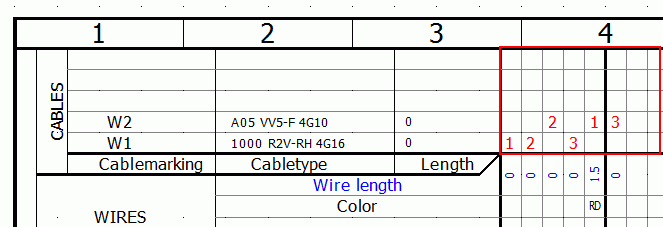

Formel zur Angabe der verbundenen Kabelader Öffnet die Formelverwaltung, in der Sie die Parameter des Anzeigetextes von Kabeladern definieren können.

Brücken

Über Brücken können Sie zwei oder mehr Klemmen miteinander verknüpfen.

Name Beschreibung
Allgemein

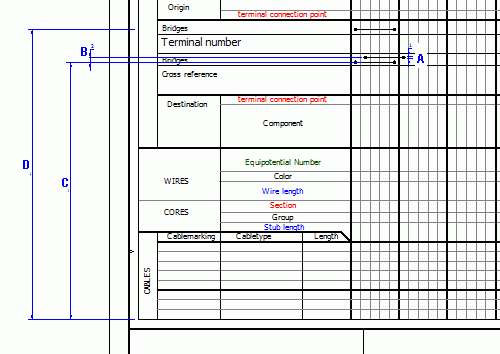

Punktedurchmesser Geben Sie hier den Durchmesser (A) der Punkte auf der Klemme an, die die Brückenverbindung darstellen.
Brücken-Offset Geben Sie hier den Abstand (B) zwischen zwei Linien an, die eine Brücke darstellen.
Abstand für Brückenzeichnungen von unten oder links Definieren Sie hier den Abstand (C) zwischen dem Ursprung des Rasterblocks und der Brücke auf der Zielseite.
Abstand für Brückenzeichnungen von oben oder rechts Definieren Sie hier den Abstand (D) zwischen dem Ursprung des Rasterblocks und der Brücke auf der Ursprungsseite.
Farbe Legen Sie hier die Farbe für das Zeichnen der Brücke fest (Punkt und Linie).
Automatische Brücken Erstellt eine Brücke auf den Klemmen, die mit demselben Äquipotential verbunden sind.
Farbe Legen Sie hier die Farbe für das Zeichnen der automatischen Brücken fest.
Leiter anzeigen Blendet den an die Klemme angeschlossenen Leiter ein bzw. aus, wenn er mit einem anderen Leiter verknüpft ist.

Dateidaten

Auf dieser Registerkarte können Sie die Parameter für das automatische Erzeugen von Informationen definieren, die in die Eigenschaften der Klemmenleistenzeichnung übertragen werden sollen. Klicken Sie auf die rechte Spalte, um die Formelverwaltung zu öffnen.

Name Beschreibung
Beschreibung Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Beschreibung der Klemmenleistenzeichnung übertragen werden sollen.
Benutzerdaten/Übersetzbare Daten Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Benutzerdaten der Klemmenleistenzeichnung übertragen werden sollen.
