Konfigurationseigenschaften von Klemmenleistenzeichnungen (IEC)

In diesem Thema werden die Parameter der standardmäßigen IEC-Konfiguration von Klemmenleistenzeichnungen erläutert.

Klemmenleistenzeichnungen werden durch das Einfügen von Symbolen erstellt. Sie können die Standardsymbole verwenden oder Symbole, die mit den Artikeln oder Schaltplansymbolen verknüpft sind. SOLIDWORKS Electrical zeichnet Elemente wie Text, Attribute und grafische Darstellungen von Kabeln entsprechend den Konfigurationsparametern.

Die Konfigurationsdatei einer Klemmenleistenzeichnung enthält alle Parameter für das Layout der Klemmenleiste nach Thema gruppiert. Sie können beliebig viele Konfigurationsdateien erstellen. Konfigurationen werden im Dialogfeld Verwaltung der Konfigurationen der Klemmenleistenzeichnungen gruppiert.

Der Konfigurationsdatei-Editor zeigt eine Vorschau der ausgewählten Parameter an. Sie können die Vorschau deaktivieren, indem Sie am unteren Rand des Dialogfelds Konfiguration der Klemmenleisten-Zeichnung auf das Dialogfeld Zeichnungsvorschau klicken.

Allgemein

Auf dieser Registerkarte können Sie die Konfigurationsdatei benennen und ihr eine Beschreibung in einer von der Software unterstützten Sprache hinzufügen. Wenn Sie einen Namen ändern, wird dieser automatisch in allen Schnittstellen aktualisiert (z. B. Konfigurationen oder der Liste der Klemmenleisten).

Name Beschreibung
Name Der Name der Konfigurationsdatei. Dieser Wert wird automatisch an alle Schnittstellen weitergegeben, in denen die Konfiguration erscheint.
Beschreibung Beschreibung der Konfiguration. Sie können eine Beschreibung in mehreren Sprachen angeben.

Klemmen

Auf dieser Registerkarte werden die Parameter angezeigt, die die grafische Darstellung der Klemmen definieren.

Name Beschreibung
Klemmenmaß Sie können die Breite A und Höhe B der Klemme festlegen. Diese bleiben unabhängig von der Ausrichtung der Klemmenleiste (horizontal oder vertikal) gleich.
A Breite Breite A der Klemme.
B Höhe Höhe B der Klemme.
Zubehörklemme Sie können Zubehör wie ein Trenn- oder Stoppelement zur Klemmenleiste hinzufügen. Das Zubehör wird in der Klemmenleiste als Klemme angezeigt, aber ohne Kennzeichen. Sie können die Breite C und Höhe D des Zubehörs festlegen. Diese bleiben unabhängig von der Ausrichtung der Klemmenleiste (horizontal oder vertikal) gleich.
Zubehörklemme einfügen Ermöglicht das Einfügen von Zubehör in die Klemmenleiste.
C Breite Breite C des Zubehörs.
D Höhe Höhe D des Zubehörs.
Erdungssammelschiene Sie können alle nicht verwendeten Kabeladern an eine Erdungssammelschiene anschließen.
Aktive Erdungssammelschiene Ermöglicht das Anschließen aller nicht verwendeten Kabeladern an die Erdungssammelschiene.
E Abstand der Sammelschiene Abstand der Sammelschiene E zwischen der Erdungssammelschiene und der Klemmenreihe.
Alle nicht angeschlossenen Kabeladern mit der Erdungssammelschiene verbinden Ermöglicht das Anschließen aller nicht angeschlossenen Kabeladern an die Erdungssammelschiene, auch wenn sie nicht grün/gelb sind.
Klemmen mit mehreren Ebenen Klemmen mit mehreren Ebenen sind spezifische Klemmen, an denen Sie mehrere Leiter oder Kabeladern anschließen können. Im Gegensatz zu Einzelklemmen, die nur einen einzigen Schaltkreis haben, verfügen sie über mehrere Schaltkreise.
Breite der letzten Ebene (%) Zeigt den Maßstabsfaktor (in %) zwischen der ersten und letzten Ebene der Klemme mit mehreren Ebenen an. SOLIDWORKS Electrical berechnet die Breite der dazwischen liegenden Ebenen automatisch.
Linienstärke Die Dicke des Umrisses einer Klemme mit mehreren Ebenen.
Farbe Die Farbe der Klemme mit mehreren Ebenen.

Symbole

Sie können Klemmenleisten zeichnen, indem Sie Symbole stapeln (z. B. Kopfzeilensymbole oder Klemmensymbole). Auf dieser Registerkarte können Sie Symbole auswählen, bearbeiten oder löschen, um die Klemmenleistenzeichnung zu erzeugen.

Name Beschreibung
Benutzerdefiniertes Symbol Sie können die Klemmenleiste mit den Standardklemmensymbolen oder mit benutzerdefinierten Klemmensymbolen zeichnen.
Wenn SOLIDWORKS Electrical keine Zuordnung findet, wird automatisch zur anderen bekannten Zuordnung gewechselt. Wenn keine Zuordnung existiert, verwendet SOLIDWORKS Electrical das in der Konfiguration definierte Standardsymbol.
Benutzerdefiniertes Symbol einfügen Wenn diese Option deaktiviert ist, verwendet SOLIDWORKS Electrical die allgemeinen Klemmensymbole, die den verschiedenen Klemmentypen entsprechen, um Klemmenleistenzeichnungen zu generieren. Für jede dieser Klemmen müssen Sie das Klemmensymbol auswählen, das in der Klemmenleiste verwendet werden soll, und die zugehörige Ausrichtung und den Maßstab definieren.
In den Eigenschaften eines Artikels oder eines Symbols finden Sie zwei Parameter, mit denen Sie einen Klemmentyp oder ein Klemmenleistensymbol zuordnen können.
Priorität – Artikel/Schaltplansymbol Legen Sie fest, ob die Zuordnung des Artikels oder des Schaltplansymbols priorisiert werden soll.

Wenn Sie Artikel wählen, verwendet SOLIDWORKS Electrical das Klemmensymbol, das dem Artikel zugeordnet ist.

Wenn Sie Schaltplansymbol wählen, verwendet SOLIDWORKS Electrical das Klemmensymbol, das dem Symbol zugeordnet ist.
Priorität – Klemmentyp/Klemmensymbol Legen Sie fest, ob der Klemmentyp oder das Klemmensymbol priorisiert werden soll.

Wenn Sie Klemmentyp wählen, um Klemmenleistenzeichnungen zu generieren, verwendet SOLIDWORKS Electrical das im Parameter „Klemmentyp“ dem Symbol oder dem Artikel zugeordnete Klemmensymbol (Eigenschaften des Symbols oder des Artikels). In der Konfiguration müssen Sie den Klemmentyp hinzufügen, um die zugehörige Ausrichtung und den Maßstab zu definieren.

Wenn Sie ein Klemmenleistensymbol wählen, um Klemmenleistenzeichnungen zu generieren, verwendet SOLIDWORKS Electrical das im Parameter „Klemmenleistensymbol“ dem Symbol oder dem Artikel zugeordnete Klemmensymbol (Eigenschaften des Symbols oder des Artikels).
Standardklemmen In der ersten Tabelle werden die Standardsymbole angezeigt, die zum Generieren der Klemmenleistenzeichnungen verwendet werden. Sie können keinen neuen Symboltyp hinzufügen. Sie können die betroffenen Symbole (Name des Symbols) ändern und deren Ausrichtung oder Maßstab ändern.
Öffnet das Symbol-Auswahlfenster, in dem Sie das dem Standardsymbol zugeordnete Symbol ändern können.
Entfernt das zugehörige Symbol.
Öffnet den Symbol-Editor, in dem Sie das ausgewählte Symbol ändern können.
Benutzerdefinierte Symbole In der zweiten Tabelle können Sie die Klemmentypsymbole verwalten, die zum Generieren der Klemmenleistenzeichnungen verwendet werden. Sie können die betroffenen Symbole (Name des Symbols) ändern und deren Ausrichtung oder Maßstab ändern.
Öffnet die Klemmentyp-Auswahl, in der Sie ein neues Klemmentypsymbol zur Konfiguration hinzufügen können.
Entfernt das ausgewählte Klemmentypsymbol.
Bereinigt das ausgewählte Klemmentypsymbol.
Öffnet das Fenster Klemmentypverwaltung, in dem Sie die Klemmentypen verwalten können.
Öffnet das Symbol-Auswahlfenster, in dem Sie das dem Klemmentyp zugeordnete Symbol ändern können.
Entfernt das zugehörige Symbol, wenn es nicht der Standardklemmentyp ist.
Öffnet den Symbol-Editor, in dem Sie das ausgewählte Symbol ändern können.

Leiter und Kabeladern

Im unteren Teil des Dialogfelds können Sie die Textparameter (z. B. Schriftart, Größe oder Anzeige) sowie die Position des Textes auf der Linie verwalten, die den mit der Klemme verbundenen Leiter oder die verbundene Kabelader darstellt. Im oberen Teil der Anzeige zeigen rote Punkte (zu sehen, wenn Sie einen Parameter für den Offset auf der X- oder Y-Achse auswählen) den Standardpunkt für das Einfügen von Text an (Offset auf der X- und Y-Achse gleich 0).

Name Beschreibung
Allgemein

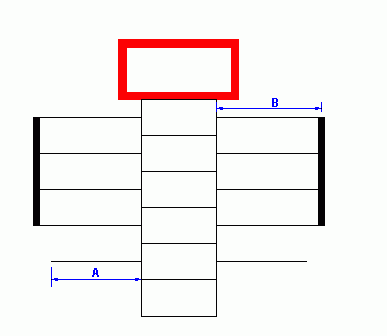

A Leiterlänge Geben Sie hier die Länge A der Linie an, die einen Leiter darstellt.
B Kabeladerlänge Geben Sie hier die Länge B der Linie an, die eine Kabelader darstellt.
Optionen
Klemmenpins anzeigen Wählen Sie diese Option aus, wenn Sie die Klemmenpins wie im Klemmenleisten-Editor anzeigen möchten.
Linienfarbe Wählen Sie die Farbe der Linie aus, die die Klemmenpins darstellt.
Länge der Kabelader Wählen Sie diese Option aus, um alle Kabeladern, die an eine einzelne Klemme angeschlossen sind, zu gruppieren und nur eine Kabelader mit der Klemme zu verbinden.
C Abstand zu Verbindungspunkt Geben Sie hier den Abstand zwischen der Klemme und der Linie an, sodass die Kabeladern gruppiert werden können.

Brücken

Name Beschreibung
Allgemein

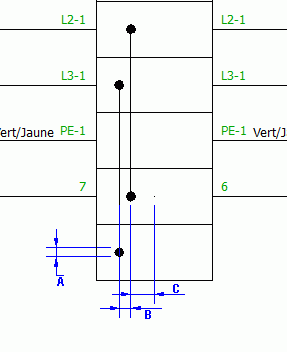

A Punktedurchmesser Geben Sie hier den Durchmesser A der Punkte auf der Klemme an, die die Brückenverbindung darstellen.
B Brücken-Offset Geben Sie hier den Abstand B zwischen zwei Linien an, die eine Brücke darstellen. Damit wird der Parameter zum Parameter Abstand vor Brücke hinzugefügt.
C Abstand vor Brücke Geben Sie hier den Abstand C zwischen der Klemmenachse (Mitte) und der Linie an, die die Brücke darstellt.
Farbe Legen Sie hier die Farbe für das Zeichnen der Brücken fest (Punkt und Linie).
Automatische Brücken
Farbe Legen Sie hier die Farbe für das Zeichnen der automatischen Brücken fest (Punkt und Linie).
Leiter anzeigen Blendet den an der Klemme angeschlossenen Leiter ein bzw. aus, wenn Sie ihn mit einer anderen verknüpfen.

Kabel

Ein anpassbares Basissymbol (Kabelbeschriftung) stellt das Kabel in der Klemmenleistenzeichnung dar.

Die ersten beiden Bereiche im unteren Teil des Dialogfelds enthalten die Textparameter (Schriftart, Farbe, Größe usw.) und deren Positionierungsparameter. Text wird in Bezug auf den Schnittpunkt der beiden Diagonalen des Rechtecks positioniert. Über die Parameter „X-Offset“ und „Y-Offset“ können Sie den Abstand zwischen dem Text und diesem Punkt festlegen.

Im dritten Bereich des unteren Teils (Kabelbeschriftung) können Sie ein Symbol auswählen, das am Basispunkt (dem Schnittpunkt der zwei Diagonalen des Rechtecks) positioniert ist. Es sind drei Icons verfügbar: Hinzufügen eines neuen Symbols, Entfernen des angezeigten Symbols und Bearbeiten des angezeigten Symbols.

Dieses Symbol wird zum Basissymbol hinzugefügt. Wenn Sie Ihr eigenes Symbol anzeigen möchten, blenden Sie das Basissymbol aus, indem Sie die Bemaßungen auf 0 setzen und den Text ausblenden.
Name Beschreibung
Allgemein
Kabelposition Legen Sie hier die Position des Symbols fest, das die Kabelbeschriftung in Bezug auf die dicke Linie kennzeichnet, die die Kabeladern gruppiert.

Der Parameter Oben entspricht der ersten Kabelader, der Parameter Zentrum positioniert das Symbol im Zentrum der dicken Linie, und der Parameter Unten positioniert das Symbol auf der letzten Kabelader.

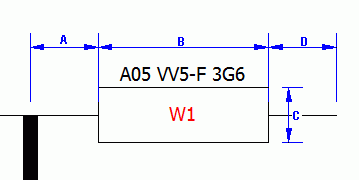

A Mindestabstand vor Beschriftung Definiert die Länge A der Linie, die das Rechteck der Kabelbeschriftung und die dicke Linie des Kabels trennt.
B Breite der Beschriftung Definiert die Breite B des Rechtecks der Kabelbeschriftung.
C Höhe der Beschriftung Definiert die Höhe C des Rechtecks der Kabelbeschriftung.
D Maximaler Abstand nach Beschriftung Definiert die Länge D der am anderen Ende des Rechtecks platzierten Linie.
Mindestanzahl an Kabeladern vor der nächsten Zeichnung

Definieren Sie hier die Anzahl der Kabeladern in der Zeichnung, die einen automatischen Seitenumbruch generiert.

Wenn Sie beispielsweise 0 für diesen Parameter eingeben und SOLIDWORKS Electrical nicht alle Adern dieses Kabels in der Zeichnung platzieren kann, wird das Kabel auf einer weiteren Zeichnung gezeichnet.

Wenn Sie 3 für den Parameter eingeben, platziert SOLIDWORKS Electrical drei Kabeladern auf dieser Zeichnung (sofern dies möglich ist, d. h., ohne die Begrenzung der Zeichnung zu überschreiten) und zeichnet die weiteren Adern auf einer weiteren Zeichnung. Wenn der Platz auf der Zeichnung nur zum Zeichnen von zwei Klemmen ausreicht, werden alle Kabeladern auf einer neuen Zeichnung platziert.
E Abstand zwischen Kabeln Definieren Sie hier den Abstand zwischen den beiden dicken Linien, die die Kabel E darstellen.
Kabellinienbreite Definieren Sie hier die Breite der Linien, die die Kabeladern gruppieren. Wenn Sie 0 eingeben, wird keine Breite angewendet.

Ziel

Auf dieser Registerkarte können Sie die Anzeige der Kabel- und Leiterziele verwalten.

Name Beschreibung
Allgemein
Detail – Zielbauteil

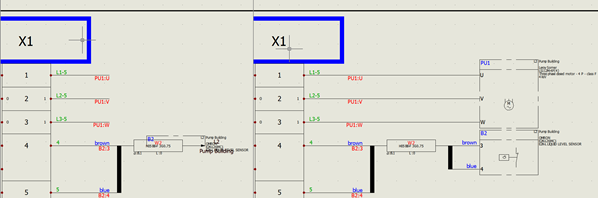

Wenn diese Option ausgewählt ist, stellt die Zeichnung diese Ziele dar, indem ein oder mehrere Symbole innerhalb eines Rechtecks platziert werden. Hier wird die Anordnung der Kabeladern und Klemmenmaterialien für das Bauteil beschrieben. Die Zeichnung stellt auch Leiterziele innerhalb eines einzigen Rechtecks dar, wobei aufeinanderfolgende Leiter für ein eindeutiges Ziel gruppiert sind. Optionen auswählen:
  • Keines. Zeigt nur das Kennzeichen und den Namen der Position an.
  • Für Kabel. Zeigt ein Feld mit Informationen zum Zielsymbol für die Kabel an.
  • Für Leiter. Zeigt ein Feld mit Informationen zum Zielsymbol für die Leiter an.
  • Für Kabel und Leiter. Zeigt ein Feld mit Informationen zum Zielsymbol für die Kabel und Leiter an.
Zielseitiger Symboltyp Wählen Sie hier den Typ des einzufügenden Symbols (Übersicht oder Schaltplan). Optionen sind möglich, wenn SOLIDWORKS Electrical keine Symbole des betreffenden Typs findet.
A Länge der Ziellinie Definiert die Länge A der Linie, die die Kabelader auf der Zielseite darstellt. Diese Einstellung gilt auch für die Leiterkomponenten.
B Länge des Rechtecks, das das Zielsymbol enthält Definiert die Seitenlänge B des Rechtecks, das das Symbol einrahmt.
Rand in Prozent zur Zentrierung des Symbols Definiert den Rand zwischen dem Symbol und seiner Kontur und weist dem Symbol je nach seiner Größe ein Maßstabsfaktor zu.
A Offset für nächstes Ziel Definiert den Offsetabstand A, wenn sich die Position des Kabelziels ändert.

Layout

Auf dieser Registerkarte können Sie das Layout der grafischen Darstellung der Klemmenleiste in der Zeichnung verwalten. Rechts unten in Dialogfeld wird eines der folgenden Normblattformate angezeigt:
  • Standardnormblatt: Das Normblatt, das den Klemmenleistenzeichnungen in der Konfiguration des Electrical-Projekts zugeordnet ist.
  • Spezielles Normblatt für diese Konfiguration: Generiert anhand dieser Konfiguration alle Klemmenleisten mit diesem Normblatt.
Die linke untere Ecke des Normblatts muss an den Koordinaten (0,0) platziert werden. Alle Layout-Parameter basieren auf diesem Punkt.
Name Beschreibung
Allgemein
Ausrichtung der Klemmenleiste Legen Sie hier fest, ob die Klemmenleisten vertikal oder horizontal gezeichnet werden sollen.
Ausrichtung für das Kennzeichen der Klemmenleiste Definieren Sie den Rotationswinkel des Klemmenleistenkennzeichens, das sich im Kopfzeilensymbol der Klemmenleiste befindet. Die Ausrichtung der Klemmenleiste (horizontal oder vertikal) weist diesen Parameter nicht zu.
Ausrichtung für das Kennzeichen der Klemmen Definiert den Rotationswinkel des Klemmenkennzeichens, das sich in den Klemmensymbolen befindet. Die Ausrichtung der Klemmenleiste (horizontal oder vertikal) weist diesen Parameter nicht zu.
Waagerechte Darstellung

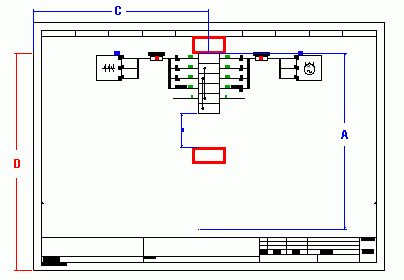

B Länge der Klemmenleiste Definiert die maximale Länge B der Klemmenleiste. Der Ursprung dieser Länge ist die X-Koordinate des rechten Segments, aus dem das Rechteck des Kopfzeilensymbols der Klemmenleiste besteht. Jenseits dieser Begrenzung werden die Klemmen auf der folgenden Zeichnung gezeichnet.
C Position der 1. Klemme in Bezug auf X Definiert die X-Koordinate C für das Einfügen der ersten Klemme in Bezug auf den Ursprung (0,0) des Normblatts.
D Position der 1. Klemme in Bezug auf Y Definiert die Y-Koordinate D für das Einfügen der ersten Klemme in Bezug auf den Ursprung (0,0) des Normblatts.
Senkrechte Darstellung

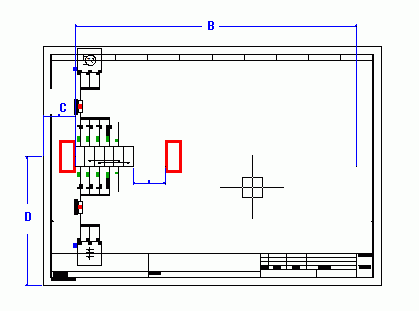

A Höhe der Klemmenleiste Definiert die maximale Höhe A der Klemmenleiste. Der Ursprung dieser Länge ist die Y-Koordinate des unteren Segments, aus dem das Rechteck des Kopfzeilensymbols der Klemmenleiste besteht. Jenseits dieser Begrenzung werden die Klemmen auf der folgenden Zeichnung gezeichnet.
C Position der 1. Klemme in Bezug auf X Definiert die X-Koordinate C für das Einfügen der ersten Klemme in Bezug auf den Ursprung (0,0) des Normblatts.
D Position der 1. Klemme in Bezug auf Y Definiert die Y-Koordinate D für das Einfügen der ersten Klemme in Bezug auf den Ursprung (0,0) des Normblatts.
Mehrere
Freischalten Aktiviert die grafische Darstellung mehrerer Klemmenleisten in einer Zeichnung.
Abstand Definieren Sie den Abstand zwischen den Darstellungen zweier Klemmenleisten.
Gruppe Legen Sie hier fest, wie Klemmenleisten gruppiert werden sollen.
Sortieren Definieren Sie hier die Sortierungskriterien für alle Klemmleisten oder innerhalb einer Gruppe von Klemmenleisten.

Dateidaten

Auf dieser Registerkarte können Sie die Parameter für das automatische Erzeugen von Informationen definieren, die in die Eigenschaften der Klemmenleistenzeichnung übertragen werden sollen. Klicken Sie auf die Spalte, um das Dialogfeld Formelverwaltung zu öffnen.

Name Beschreibung
Beschreibung Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Beschreibung der Klemmenleistenzeichnung übertragen werden sollen.
Benutzerdaten/Übersetzbare Daten Definieren Sie hier die Parameter für das automatische Erzeugen von Daten, die in die Benutzerdaten der Klemmenleistenzeichnung übertragen werden sollen.
