Mehrfachattribut erstellen

Sie können ein Mehrfachattribut erstellen. Dies ist ein Attribut, das auf einem bestehenden Einzelattribut basiert, welches sich über mehrere Textzeilen erstreckt.

Attribute sind besondere Textzeichenfolgen, die in Symbolen, Normblättern und 2D-Umrissen (Blöcken) vorkommen. Sie haben eine Beschriftung (Name), eine Eingabeaufforderung (Beschreibung) und einen Wert (angezeigter Text). Attribute geben Informationen aus dem Electrical-Projekt oder aus Datenbanken weiter. Manchmal sind diese Daten längerer Text, was die Erstellung eines Schaltplans behindern kann.
  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Ändern > Mehrfachattribut .
    • Klicken Sie auf Symbol bearbeiten > Mehrfachattribut .
    • Klicken Sie auf Normblatt bearbeiten > Mehrfachattribut .
  2. Wählen Sie im Grafikbereich das Einzelattribut aus, das in ein Mehrfachattribut umgewandelt werden soll.
    Das andockbare Fenster wird geändert, um die Erstellungsoptionen anzuzeigen.
  3. Wählen Sie die Mehrfachattribut-Optionen aus.
    Option Beschreibung
    Anzahl der Attribute Geben Sie die Anzahl der Zeilen ein, die für die Daten benötigt werden.
    Abstand zwischen Attributen Geben Sie den Abstand zwischen zwei Attributen ein, um den Zeilenabstand festzulegen.
    Position auf Bildschirm angeben Wenn der Wert des Parameters Anzahl der Attribute größer als zwei ist, können Sie die Auswahl aufheben, damit die Attribute automatisch untereinander angeordnet werden. Ansonsten werden Sie aufgefordert, für jedes Attribut auf einen Einfügungspunkt zu klicken.

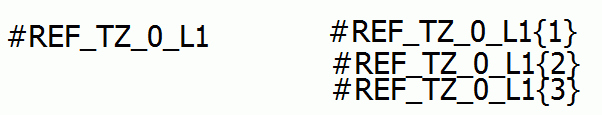

Der Name des Attributs wird geändert. Das Suffix {n} wird hinzugefügt, wobei „n“ der Ordnungsnummer des Mehrfachattributs entspricht.

Verwenden Sie bei der Eingabe der zu übertragenden Informationen das Zeichen | als Zeilentrennzeichen. Beispiel: Trennschalter | Tetrapolar | 4P 3D
