È possibile visualizzare ogni filo distintamente in un fascio in 3D e appiattirlo.

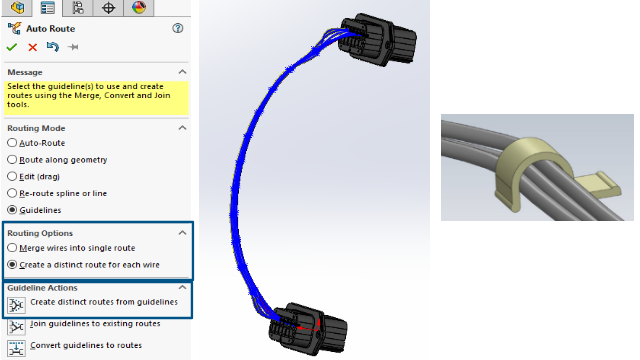

Nel PropertyManager
Percorso automatico,
opzioni di instradamento include:
- Unisci i fili in un solo percorso. Instrada i fili selezionati lungo un unico percorso.
- Crea un percorso distinto per ogni filo. Instrada i fili selezionati in percorsi distinti.
È possibile modificare fili discreti:
- Aggiungendo al fascio un percorso con Aggiungi percorso al fascio discreto.
- Rimuovendo un percorso dal fascio con Rimuovi percorso dal fascio discreto.
- Spostando il fascio trascinando un punto sulla spline sul filo discreto.
- Unendo due fasci con Unisci il fascio discreto.
- Dividendo un singolo segmento del percorso dal fascio.
- Creando un singolo punto di giunzione per più fasci discreti che fuoriescono dal connettore o da un punto di giunzione diverso per ciascun fascio discreto.
- Instradando il fascio attraverso un morsetto selezionando una delle spline.
