È possibile visualizzare i contrassegni o i nomi di fili 3D, cavi e relativi trefoli in Parti del percorso nell'albero di disegno FeatureManager® per un assieme di instradamento. Il PropertyManager Attributi elettrici assegna automaticamente i contrassegni o i nomi.
Ciò consente di correlare i percorsi 3D nell'albero di disegno FeatureManager con i contrassegni o i nomi dei fili, dei cavi e dei relativi trefoli visualizzati nel disegno schematico.
La convenzione di denominazione utilizza quanto segue per identificare in modo univoco i diversi percorsi:
- Contrassegni del filo, del cavo e del trefolo cavo dal PropertyManager Attributi elettrici.
- Numeri sequenziali come suffissi (n), dove n è proporzionale al numero di frazionamenti (con percorso diviso) e 1 (senza percorso diviso).
- Le direzioni (FROM/TO) di collegamento dei componenti.

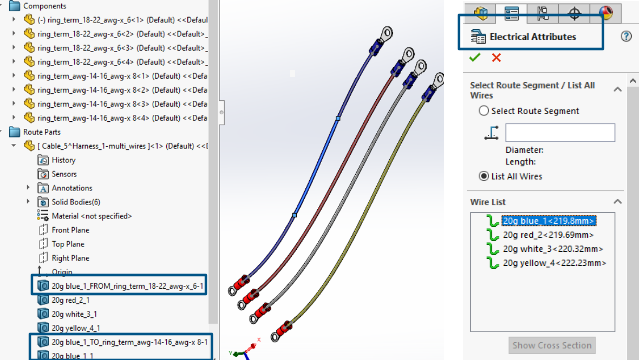

Ad esempio, l'immagine precedente mostra la denominazione di un assieme di instradamento con quattro fili come segue:
- Ai tre fili di colore rosso, bianco e giallo non è stato applicato Dividi percorso e la convenzione di denominazione è:
Wire mark_1
Ad esempio, 20g_red_2_1
- Al filo blu è stato applicato Dividi percorso in due punti con tre corpi divisi creati e la convenzione di denominazione è:
- Per le due estremità più lontane collegate ai componenti:
Wire Mark_FROM/TO_Component Mark
Ad esempio:
20g blue_1_FROM_Component1
20g blue_1_TO_Component2
- I corpi dei cavi intermedi non collegati ai componenti:
Wire Mark_n
Ad esempio:
20g blue_1_1
