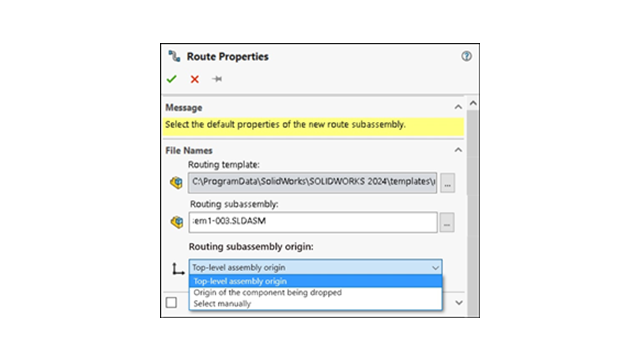

Quando si crea un nuovo sottoassieme di percorso, è possibile allinearlo e posizionarlo in base ai requisiti di progettazione utilizzando il PropertyManager Proprietà del percorso.
Le opzioni per definire l'origine includono:
- Origine dell'assieme di livello superiore
L'origine del sottoassieme di instradamento si allinea in coincidenza con l'origine dell'assieme di livello superiore.
- Origine del componente in fase di rilascio
L'origine del sottoassieme di instradamento si allinea in coincidenza con l'origine della giunzione da aggiungere.
- Seleziona manualmente
L'origine del sottoassieme di instradamento si allinea in coincidenza con un punto di schizzo o vertice specificato. È inoltre possibile selezionare il punto C o il punto R della giunzione.
