La struttura dei componenti elettrici è stata ristrutturata e semplificata per visualizzare l'etichetta 2D, le parti 3D e le etichette di connessione associate a un pezzo costruttore. È possibile identificare rapidamente questi elementi per un particolare pezzo costruttore nella struttura dei componenti elettrici.
Nelle versioni precedenti, tutte le etichette 2D, le parti 3D e le etichette di cablaggio inserite apparivano come sottoelementi nella struttura dei componenti elettrici. Non era possibile distinguere tra etichetta 2D e le etichette di cablaggio applicabili a un particolare pezzo costruttore.
Componenti
Sotto ciascun componente, c'è un nodo per ogni pezzo costruttore associato al componente e un nodo intermedio per ciascun simbolo (etichetta 2D o etichetta di cablaggio) che rappresenta quel pezzo costruttore. Il nodo per ogni pezzo costruttore contiene tutte le etichette 2D, le etichette di cablaggio e gli elementi di parte 3D o di assieme corrispondenti.
È possibile controllare la visibilità degli elementi della struttura ad albero per i pezzi costruttore. Nella struttura ad albero del componente, fare clic con il pulsante destro del mouse sull'elemento di livello più alto del progetto, selezionare e scegliere fra le tre opzioni seguenti:
- Nascondi. Nasconde il nodo per i pezzi costruttore. Gli elementi della struttura ad albero correlati ai pezzi costruttore sono visualizzati direttamente sotto i componenti.
- Con grafica. Crea elementi intermedi della struttura ad albero solo per i pezzi costruttore che hanno grafica associata (etichette 2D, etichette di cablaggio, ecc.). Questa è l'opzione predefinita.
- Tutto. Crea elementi per tutti i pezzi costruttore indipendentemente dal fatto che abbiano o meno una grafica associata.
Ubicazioni

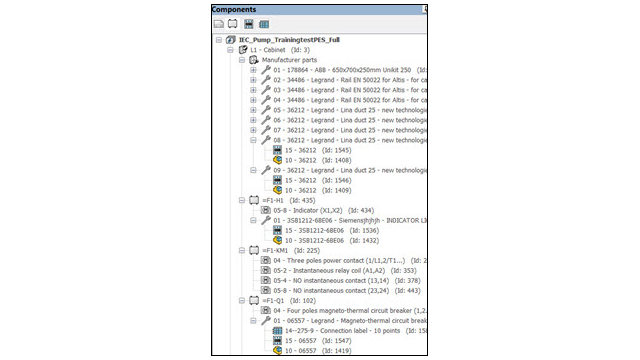

Un elemento nella struttura dei componenti raggruppa tutti i pezzi costruttore della posizione. Il nodo contiene le etichette 2D e le etichette di cablaggio associate a ciascun pezzo costruttore associato alla posizione.
È possibile fare clic con il pulsante destro del mouse e selezionare:
- Proprietà. Apre la finestra di dialogo Proprietà del pezzo costruttore selezionato. Se si selezionano più pezzi costruttore, la finestra di dialogo Proprietà visualizza solo le proprietà comuni.
- Elimina pezzi costruttore. Elimina i pezzi costruttore selezionati.
Disposizione ad armadio
Il nodo intermedio per le parti della posizione è applicabile anche alla struttura di disposizione ad armadio 2D o 3D. Tutti i pezzi costruttore vengono visualizzati anche se non sono associati a elementi grafici.
