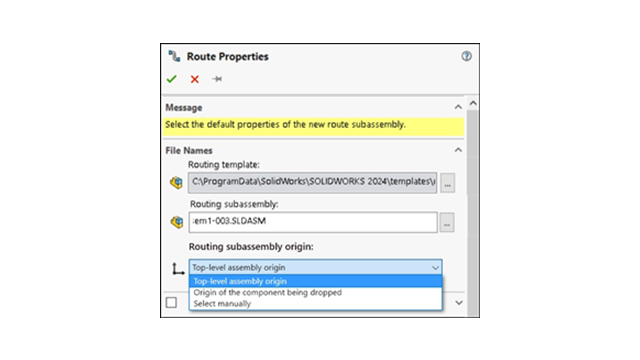

新しいルート サブアセンブリを作成する場合、ルート プロパティ PropertyManager を使用して、設計要件に従って位置合わせおよび配置ができます。
原点を定義するための選択肢は次のとおりです。
- トップレベル アセンブリの原点（Top-Level Assembly Origin）
ルーティング サブアセンブリの原点は、トップレベル アセンブリの原点と同時に位置合わせされます。
- ドロップされる構成部品の原点（Origin of the component being dropped）
ルーティング サブアセンブリの原点は、追加される管継手の原点と同時に位置合わせされます。
- 手動で選択（Select manually）
ルーティング サブアセンブリの原点は、指定するスケッチ点または頂点と同時に位置合わせされます。管継手の C 点または R 点を選択することもできます。
