자동 부품 번호 PropertyManager

이 PropertyManager를 여는 방법:

  1. 캐비닛 레이아웃 > 자동 부품번호 를 클릭합니다.

지시선 유형

지시선 유형 지시선에 적용할 미리 정의된 유형을 지정합니다.
블록 부품번호에 사용할 블록을 지정합니다.
  배율 부품번호에 사용되는 블록에 적용할 배율을 지정합니다.

부품 번호 레이아웃

패턴 유형을 지정합니다.
부품 번호 표시의 경우 숫자 값만 지정할 수 있습니다. 수식 지정은 지원되지 않습니다.
위 캐비닛 도면 상단에 부품 번호를 표시합니다.
아래 캐비닛 도면 하단에 부품 번호를 표시합니다.
왼쪽 캐비닛 도면 왼쪽에 부품 번호를 표시합니다.
오른쪽 캐비닛 도면 오른쪽에 부품 번호를 표시합니다.
정사각형 캐비닛 도면을 둘러싼 정사각형에 부품 번호를 표시합니다.
  부품 번호 그룹화 그룹화된 부품 번호의 화살표를 기울기가 적은 상태로 표시합니다.
  여러 인스턴스 무시 동일한 제조업체 파트의 첫 번째 인스턴스에 대해서만 부품 번호를 삽입합니다.
  단자 무시 단자대에 대한 부품 번호를 삽입하지 않습니다.

레이어

부품 번호를 삽입할 레이어를 지정합니다.

옵션

보고서 테이블 삽입. 현재 문서의 내용에서 필터링된 보고서 테이블을 삽입합니다.

보고서 테이블을 삽입하려면 자동 부품 번호 PropertyManager에서 보고서 테이블 삽입을 선택합니다. 자동 부품 번호 지정 보고서를 자동으로 삽입하는 패널을 열려면 을 클릭합니다.
  • 하나 이상의 보고서 테이블이 이미 삽입되어 있는 경우 보고서 테이블 업데이트를 선택하여 보고서 테이블을 업데이트합니다.

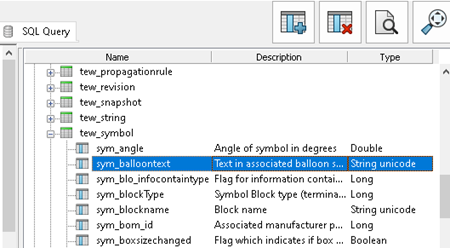

  • 자동 부품 번호 표시는 데이터베이스에 저장되어 쿼리를 통해 검색할 수 있는 데이터이며, Report_Row는 보고서 생성 중에 계산됩니다. 이들 사이에는 직접적인 관계가 없습니다.
