전기 부품 트리가 재구성되고 단순화되어 2D 풋프린트, 3D 파트, 제조업체 파트와 연관된 연결 라벨이 표시됩니다. 전기 부품 트리에서 특정 제조업체 파트에 대해 이러한 항목을 빠르게 식별할 수 있습니다.
이전 릴리즈에서는 모든 2D 풋프린트, 3D 파트 및 삽입된 연결 라벨이 전기 부품 트리에 하위 항목으로 표시되었습니다. 특정 제조업체 파트에 적용 가능한 2D 풋프린트와 연결 라벨을 구분할 수는 없었습니다.
부품

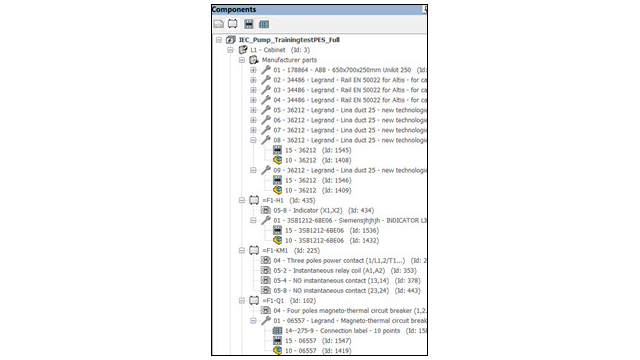

각 부품 아래에는 부품과 연결된 각 제조업체 파트에 대한 노드와 해당 제조업체 파트를 나타내는 각 기호(2D 풋프린트 또는 연결 라벨)에 대한 중간 노드가 있습니다. 각 제조업체 파트에 대한 노드에는 해당 2D 풋프린트, 연결 라벨, 3D 파트 또는 어셈블리 항목이 모두 포함되어 있습니다.
제조업체 파트의 트리 항목 표시 여부를 제어할 수 있습니다. 부품 트리에서 프로젝트의 맨 위 항목을 오른쪽 클릭하고 를 선택한 후 다음 세 가지 옵션 중에서 선택합니다.
- 숨기기. 제조업체 파트에 대한 노드를 숨깁니다. 제조업체 파트와 관련된 트리 항목이 부품 바로 아래에 나타납니다.
- 그래픽 포함. 그래픽(2D 풋프린트, 연결 라벨 등)이 연결된 제조업체 파트에 대해서만 중간 트리 항목을 작성합니다. 기본 옵션입니다.
- 모두. 그래픽이 연결되어 있는지 여부에 관계없이 모든 제조업체 파트의 항목을 작성합니다.
위치
부품 트리의 항목은 해당 위치의 모든 제조업체 파트를 그룹화합니다. 노드에는 2D 풋프린트 그리고 해당 위치와 연관된 각 제조업체 파트와 연결된 연결 라벨이 포함되어 있습니다.
노드를 오른쪽 클릭하고 다음을 선택할 수 있습니다.
- 속성. 선택한 제조업체 파트의 속성 대화 상자를 엽니다. 여러 제조업체 파트를 선택하는 경우 속성 대화 상자에는 공통 속성만 표시됩니다.
- 제조업체 파트 삭제. 선택한 제조업체 파트를 삭제합니다.
캐비닛 레이아웃
위치 파트의 중간 노드는 2D 또는 3D 캐비닛 레이아웃 트리에도 적용 가능합니다. 제조업체 파트는 연결된 그래픽이 없는 경우에도 모두 표시됩니다.
