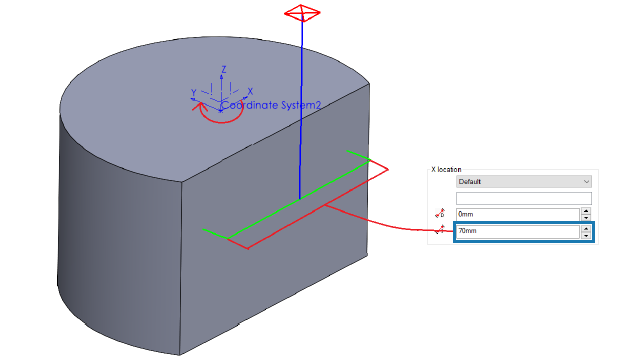

Este ciclo de sonda mede a inclinação de uma superfície selecionada entre dois pontos em relação ao quarto eixo.
A superfície selecionada deve ser de tal modo que a inclinação entre os pontos sondados seja medida no eixo X ou Y. Você pode usar o valor resultante para compensar o eixo giratório.
As coordenadas X e Y do centroide da superfície são o ponto inicial do caminho da ferramenta. O SOLIDWORKS CAM posiciona os pontos de sondagem simetricamente sobre esse ponto inicial com base na distância atribuída entre os dois pontos de sondagem.
Os movimentos da sonda são paralelos ao eixo. O SOLIDWORKS CAM mede a distância de folga do ponto de referência na superfície. Para os movimentos de sondagem, a distância de folga pode ser maior ou menor que a definida.
