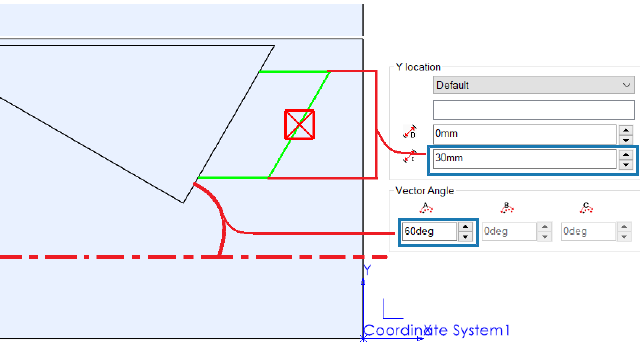

Os ciclos de sonda de Medição do ângulo (eixo X) e de Medição do ângulo (eixo Y) sondam dois pontos em uma superfície selecionada e calcula o ângulo da face em relação ao eixo X ou Y, respectivamente.
O SOLIDWORKS CAM posiciona os dois pontos simetricamente em torno do centroide da face selecionada. Na caixa de diálogo Parâmetros de operação, na guia Sonda, em Ciclo de sonda, você pode especificar a distância entre os pontos em Distância incremental para Local X e Local Y.
O normal da face plana selecionada deve ser perpendicular ao eixo Z da configuração em que você insere a sonda.
