Неприменимо
|
-
Имя
-
Указывает имя объекта. Это имя появляется в дереве "Взаимодействие" или "Сборка" и является текстом подсказки по умолчанию.
|
-
Заморозить
-
Предотвращает выбор объекта в окне просмотра. Объект можно выбрать на панели оформления. Значения свойства можно изменить, но объект нельзя перемещать путем перетаскивания. Закрепленные объекты не притягиваются к магнитным линиям. Выберите один из вариантов, предложенных ниже:
|
Без заморозки
|
Объект не закреплен. |
|
Заморозить
|
Объект фиксируется в Composer Player и Composer. |
|
Зафиксировать только в проигрывателе
|
Объект фиксируется только в Composer Player (и в Composer, если Режим проектирования  отключен). |
|
-
Непрозрачность
-
Указывает затененность от 0 (прозрачный) до 255 (сплошной).
|
-

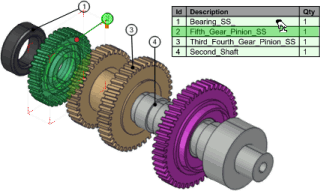

Выделение модели
-
Выделяет объекты геометрии и выноски при наведении указателя мыши на соответствующие строки таблицы спецификаций. Чтобы отключить выделение, отмените выбор этого параметра.  |  | | Отключено | Включено |
Прим.:
- Также необходимо включить настройки приложения .
- Выделение спецификации является однонаправленным: при выделении объекта геометрии или выноски соответствующая строка в таблице спецификаций не будет выделена.
|
-
Update
-
Обновляет таблицу спецификаций, если обновление не было выполнено автоматически. Чтобы обновить таблицу, нажмите кнопку Продолжить.
|
|
Фильтр
|
-
Фильтровать по видимым выноскам
-
Отображает записи таблицы спецификаций только для объектов геометрии с видимыми выносками. Таблица спецификаций обновляется автоматически при изменении видимости выносок. Прим.:
Когда выноски не видны, отображается вся таблица спецификаций.
|
-
Выноски идентификатора спецификации
- (Доступно, если выбран параметр Фильтровать на видимых выносках.) Отображает записи таблицы спецификаций только для объектов геометрии с видимыми выносками, отображающими идентификатор спецификации (т.е. объекты, для которых в свойстве Текст для выноски установлено значение Идентификатор спецификации).
|
|
Текст
|
-
Шрифт
-
Указывает гарнитуру, начертание и максимальный размер шрифта текста таблицы спецификаций. Фактический шрифт может быть меньше в зависимости от содержимого таблицы и пространства, выделенного таблице.
|
-
Размер
-
Указывает размер текста в пунктах. Размер по умолчанию определяется свойством Размер шрифта (в окне [По умолчанию] Свойства документа – Формат листа).
Прим.:
-
Шрифт (размер) и Размер связаны.
- Так как значение параметра Размер сохраняется в файлах Composer в пикселах, при изменении разрешения экрана (DPI) изменяется размер отображаемого текста.
|
|
Размещение
|
-
Расположение
-
Указывает расположение таблицы спецификаций в окне просмотра.
-
Свободное – позволяет вручную размещать панель и изменять ее размер. Свойства Слева, Сверху, Ширина и Высота (в миллиметрах) доступны, только если выбрано значение Свободное.
-
Снизу, Сверху, Слева, Справа – размещение панели в указанном месте. Свойство Выделенное пространство листа (%) определяет размер панели.
Прим.:
Размер панели определяет максимальный размер таблицы спецификаций. Фактическая таблица спецификаций может быть меньше в зависимости от ее содержимого и заданного размера шрифта.
|
-
Выделенное пространство листа (%)
-
(Недоступно, когда Расположение – Свободное.) Указывает максимальный процент пространства листа, который может занимать таблица спецификаций. Фактическая таблица спецификаций может быть меньше в зависимости от ее содержимого и заданного размера шрифта.
Прим.:
Эта настройка при необходимости переопределяет размер шрифта.
|
-
Слева
-
Указывает расстояние (в миллиметрах) от левой кромки листа.
|
-
Сверху
-
Указывает расстояние (в миллиметрах) от верхней кромки листа.
|
-
Ширина
-
Указывает ширину панели в миллиметрах.
|
-
Высота
-
Указывает высоту панели в миллиметрах.
|
|
Тень
|
-
Отобразить
-
Отображение тени под 2D-панелью для создания трехмерного эффекта для объекта.  |  | | Отключено | Включено |
|
-
По умолчанию
-
Позволяет выбирать предварительно определенные комбинации свойств тени:  | Нижний правый |  | Окаймление |  | Снизу |  | Неровность |  | Пользователь (устанавливается автоматически при изменении настроек по умолчанию) |
|
-
Расстояние
-
Указывает смещение тени в миллиметрах относительно центра панели.  |  | | 3 мм | 15 мм |
|
-
Ориентация
-
Указывает положение тени в градусах (º) относительно правой стороны панели.
|
-
Непрозрачность
-
Указывает уровень затенения тени: от 0 (прозрачная) до 255 (непрозрачная).  |  | | 50 | 255 |
|
-
Размытость
-
Указывает уровень резкости тени: от 0 (без размытости) до 20 (сильная размытость).  |  | | 0 | 20 |
|
|
Цвета спецификации
|
-
Цвет текста заголовка
-
Указывает цвет текста в строке заголовка.  |  | | Цвета по умолчанию | Пользовательские цвета |
|
-
Цвет заливки заголовка
- Указывает цвет заливки строки заголовка.
|
-
Цвет текста в строках
- Указывает цвет текста во всех строках, кроме заголовка.
|
-
Цвет заливки нечетных строк
- Указывает цвет заливки нечетных строк.
|
-
Цвет заливки четных строк
-
Указывает цвет заливки четных строк.
|
