Путь к геометрии

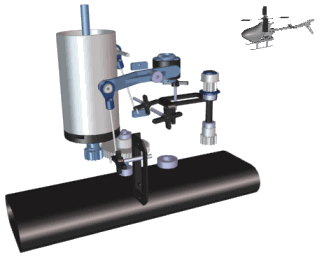

- Указывает модель Composer, которая будет использоваться в качестве компаса. Щелкните значок с многоточием
 и выберите файл геометрии (.smgGeom). Например, для компаса можно выбрать модель вертолета, чтобы лучше визуализировать ориентацию двигателя.
Прим.:
- Виды камеры невозможно изменить нажатием компаса. Нажимать можно только компас по умолчанию.
- Компас всегда имеет серый цвет, так как файлы геометрии не содержат свойств.
- Для улучшения качества изображения создайте с помощью команды Объединить геометрию или модуля упрощения файл геометрии с как можно меньшим количеством объектов.
- Поскольку файлы геометрии не поддерживают использование экземпляров, то перед созданием файлов .smgGeom для моделей с экземплярами выполните команду Объединить геометрию.
- В имени файла геометрии нельзя использовать слово "product" (product.smgGeom).
После выбора модели компаса его можно выровнять по любой оси в экране:- Выберите компас.
- Щелкните ось компаса для выравнивания: ось x (красная) или ось y (зеленая).
- Щелкните ось модели для выравнивания.
|
-
Сбросить размер и положение
- Устанавливает размер и положение компаса по умолчанию. Для сброса нажмите кнопку Продолжить.
|
-
Зависимые
- Включает интерактивные возможности компаса; при нажатии компаса изменяется положение камеры. Когда свойство отключено, компас отображает ориентацию камеры, но не изменяет ее при щелчке. Отключите этот параметр, чтобы избежать случайного изменения ориентации камеры, когда компас расположен рядом с другими объектами.
Прим.:
Интерактивные возможности имеет только компас по умолчанию. Компас с заданным свойством Путь к геометрии такими возможностями не обладает.
|
|
Размер
|
-
Фиксирована в окне просмотра
- Размер компаса является абсолютным (в пикселах) независимо от размера экрана. Чтобы размер компаса изменялся с изменением ширины экрана, отключите этот параметр.
|
-
Размер
- (Доступно, когда параметр Фиксирована в окне просмотра отключен.) Указывает размер компаса относительно размера экрана: от 0 (не отображается) до 1 (на всю ширину экрана). Размер компаса изменяется при изменении ширины экрана.
|
-
Размер (пикселы)
- (Доступно, когда выбран параметр Фиксирована в окне просмотра.) Указывает размер компаса в пикселах.
|
