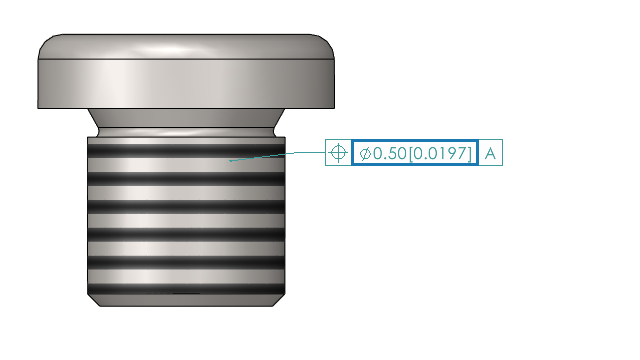

При создании обозначений геометрического допуска можно выбрать отображение двойных размеров, чтобы отображались два набора значений, например дюймы и миллиметры, в пределах одного размера.
Чтобы отобразить двойные размеры в обозначениях геометрического допуска, выполните следующие действия.
- В детали или чертеже нажмите Геометрический допуск
(на панели инструментов MBD Dimension).
- В графической области нажмите в том месте, где необходимо разместить обозначение.
- Выберите Диапазон в диалоговом окне Допуск, а в окне PropertyManager Геометрический допуск выберите Отобразить двойные размеры.
