创建和使用动画标记和里程碑

您可以创建动画标记，以标出动画中的重要点。还可以创建里程碑以标识时间轴上的关键时刻。随后，可以使用这些标记和里程碑来生成一系列展示既定时刻 3D 场景的图像。

创建之后，标记和里程碑将会列出，并且可以在“标记”窗格中进行管理。

此任务向您介绍如何:

另请参阅
创建预定义动画
使用时间轴
标记窗格

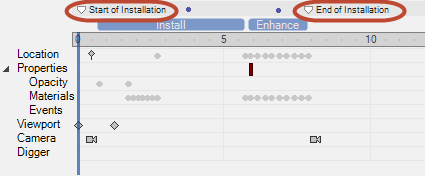

创建和处理动画标记

动画标记为动画中的重要点做标记。

提示: 您可以使用标记来控制自己的动画。例如，可以通过定义 playmarkersequence:// 事件链接将动画播放到下一个标记。

  1. 要创建标记，请在标记栏中所需的时间处单击，然后输入标记名称（默认情况下为 New Marker）。


  2. 要重命名标记，请右键单击该标记，然后单击重命名标记。
  3. 如需删除：
    • 标记：右键单击它，然后单击删除标记。
    • 所有标记：右键单击标记栏，然后单击删除所有标记。
  4. 如需移动：
    • 某个标记，请拖动它。
    • 某个标记以及后续的动画块，请按住 Alt 键并拖动标记。
    • 某个标记、后续的动画块以及标准动画关键帧，请按住 Shift + Alt 键并拖动标记。

注: 您也可以在标记窗格中管理标记。

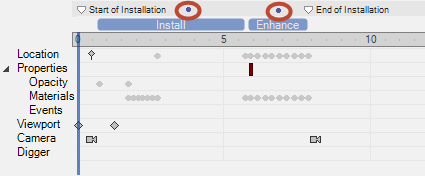

创建和处理里程碑

您可以创建里程碑以识别时间轴中的关键时刻，然后使用这些里程碑来生成一系列展示既定时刻 3D 场景的图像。

  1. 要创建里程碑，请在标记栏中所需的时间处单击，然后选择创建里程碑。


  2. 如需删除：
    • 某个里程碑：右键单击它，然后单击删除里程碑。
    • 所有里程碑：右键单击标记栏，然后单击删除所有里程碑。
  3. 如需移动：
    • 某个里程碑，请拖动它。
    • 某个里程碑以及后续的里程碑和动画块，请按住 Alt 键并拖动里程碑。
    • 某个里程碑以及后续的里程碑、动画块和标准动画关键帧，请按住 Shift + Alt 键并拖动里程碑。

注: 您也可以在标记窗格中管理里程碑。

使用标记和里程碑来生成图像

通过高分辨率图像工作间或技术图解工作间，您可以使用标记和/或里程碑来生成一系列展示既定时刻 3D 场景的图像。

注: 您可以为时间轴中包含的每个标记和/或里程碑生成一幅图像。生成的图像对应于标记/里程碑所在特定时间的场景状态。

  1. 单击工作间 > 发布 > 高分辨率图像，或者单击工作间 > 发布 > 技术图解 > 。
    对应的工作间将会打开。请参见 高分辨率图像工作间 和 技术图解工作间。
  2. 在工作间中，按通常方法选择您的选项。
  3. 单击多个选项卡。
    • 要为时间轴中的每个标记生成图像，请选择标记。
    • 要为时间轴中的每个里程碑生成图像，请选择里程碑。
  4. 为图像文件指定命名惯例。您可以指定有效的文件名字符和后续区分大小写的关键字：

    %filename% 另存为对话框中的文件名指定的文件名。
    %viewname% 在“视图”窗格中列出的视图名称。
    %markername% 标记名称，如时间轴和“标记”窗格中所列。
    %index% 从 1 到视图数的计数器。对于创建的所有文件，索引值具有相同的字符个数（1-9、01-99、001-999）。
