Définition des propriétés orthotropes

Si la fabrication d'une pièce fait que vous ne pouvez pas définir une géométrie de référence commune pour le composant entier, vous devez la modéliser en plusieurs pièces afin de définir correctement les directions orthotropes.

Par exemple, considérez la pièce illustrée sur la figure ci-après :

Vous devez modéliser cette pièce en deux parties : le cylindre et la tôle plane. Vous pouvez ensuite utiliser comme géométrie de référence pour la définition des directions des matériaux orthotropes : un plan pour la tôle plane, et l'axe pour le cylindre.

Les directions radiale (X), tangentielle (Y) et axiale (Z) pour un matériau orthotrope lorsqu'un axe est utilisé comme géométrie de référence.

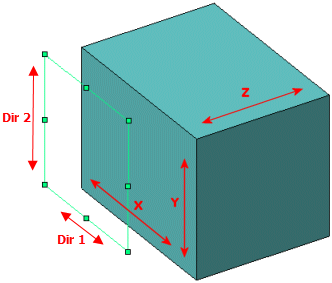

Lorsqu'un plan (ou une face plane) est utilisé comme géométrie de référence, Dir 1 du plan s'aligne avec la direction X du matériau, Dir 2 du plan avec la direction Y du matériau, et la normale au plan avec la direction Z du matériau. La table indique l'orientation de la direction par rapport au système de coordonnées global, lorsque vous sélectionnez un plan Face, Droite ou Dessus comme géométrie de référence. Avant Dir 1 s'aligne avec la direction X globale. Dir 2 s'aligne avec la direction Y globale. La normale au plan s'aligne avec la direction Z globale. Droite Dir 1 s'aligne avec la direction Z globale. Dir 2 s'aligne avec la direction Y globale. La normale au plan s'aligne avec la direction X globale. Haut Dir 1 s'aligne avec la direction X globale. Dir 2 s'aligne avec la direction Z globale. La normale au plan s'aligne avec la direction Y globale. Pour identifier Dir 1 et Dir 2 du plan de référence, sélectionnez le plan comme géométrie de référence lors de l'application de déplacements imposés ou chargements et sélectionnez Montrer l'aperçu.
