Befehl „Schnittlinie“ (nur DraftSight Mechanical) (2024 SP1)

Sie können eine Schnittlinie in der Schnittebene des Schnitts erstellen und das entsprechende Schnittansichtsetikett in den Zeichenbereich einfügen.

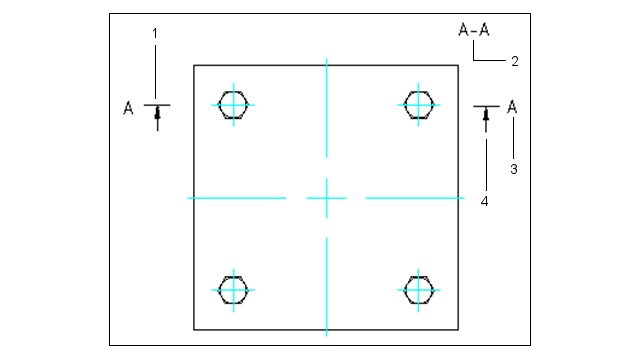

Geben Sie den AM_SectionLine Befehl zum Zeichnen von Schnittlinien ein. Der Befehl erstellt die folgenden Elemente:
Element Beschreibung
1 Schnittlinie
2 Schnittansichtsetikett
3 Bezeichner der Schnittansicht
4 Richtungspfeil
Mit dem Befehl können Sie das Erscheinungsbild verschiedener Elemente der Schnittlinie steuern, z. B. Pfeile, Linien und Namen. Sie können mehrere Schnitte auf einem Element für die folgenden Arten von Schnittansichten erstellen:
Typ der Schnittansicht Beschreibung
Vollständiger Schnitt Die Schnittebene verläuft durch die gesamte Länge des Elements.
Winkliger Schnitt Zwei nicht parallele Schnittebenen verlaufen durch das Element. Verwenden Sie diese Schnitte auf zylindrischen Elementen.
Halbschnitt Die Schnittebene verläuft durch einen Teil des zu schneidenden Elements.
Versetzter Schnitt Die Schnittebene wird so gebogen, dass sie durch die Features des Elements verläuft. Verwenden Sie diese Schnitte für Elemente, die sich nicht in einer geraden Linie befinden.
