Übergangene Bemaßungen

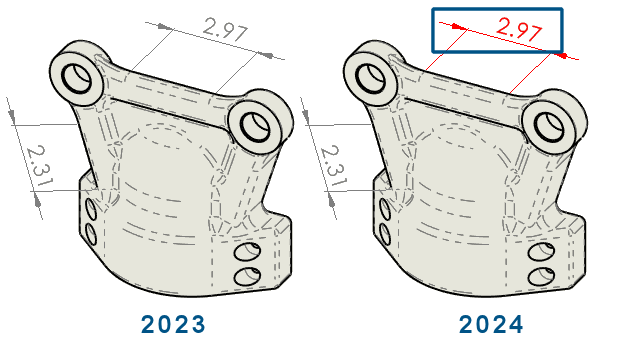

Sie können die Farbe von übergangenen Bemaßungen automatisch ändern.

Zuvor mussten Sie auf jede Bemaßung klicken und deren Eigenschaften anzeigen, um Überschreibungen anzuzeigen.

Sie können:
  • die Farbe überschriebener Bemaßungen automatisch ändern.

    Um die Farbe anzugeben, klicken Sie auf Extras > Optionen > Systemoptionen > Farben . Bearbeiten Sie unter Farbschemaeinstellungen die Farbe für Zeichnungen, Übergangene Bemaßungen.

    Um die Farbe anzuzeigen, klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Bemaßungen und wählen Sie Außer Kraft gesetzte Bemaßungen in einer anderen Farbe hervorheben aus.

  • die Werte übergangener Bemaßungen auf ihre ursprünglichen Werte zurücksetzen.

    Klicken Sie mit der rechten Maustaste auf die übergangene Bemaßung und wählen Sie im Kontextmenü die Option Ursprünglichen Wert wiederherstellen aus.
