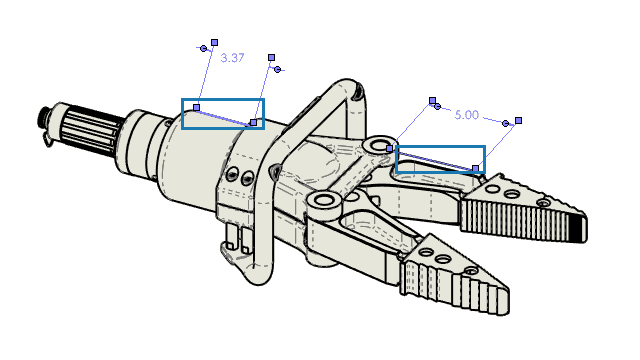

Bei Auswahl einer Bemaßung können Sie auch die zugehörigen Elemente hervorheben.
Das Feature unterstützt die folgenden Bemaßungen nicht:
- DimXpert oder Skizzenbemaßungen, wie z. B. steigende Winkelbemaßungen und Ordinatenbemaßungen
- Gewindedarstellungen
- Feature-Bemaßungen
- Blockierte Hervorhebung für Silhouettenkantenendpunkte
- Referenzierte Kanten oder Punkte, die für die Bruchkantenansicht und den Detaillierungsmodus gesperrt sind
So heben Sie referenzierte Elemente hervor:
- Klicken Sie auf .
- Wählen Sie Assoziierte Elemente an Referenzbemaßungsauswahl markieren aus.
