Sie können freistehende Bemaßungen in einer Weise neu anfügen, die den Prozess zuverlässiger werden lässt. Bemaßungen, die nicht auf dieselbe Weise freistehend sind, können neu verbunden werden.
Das Feature unterstützt Folgendes nicht:
- Importierten Bemaßungen
- DimXpert Bemaßungen
- Kettenmaße
- Symmetrisch lineare Durchmesserbemaßungen
- Pfadlängenbemaßungen
So fügen Sie freistehende Bemaßungen neu an:

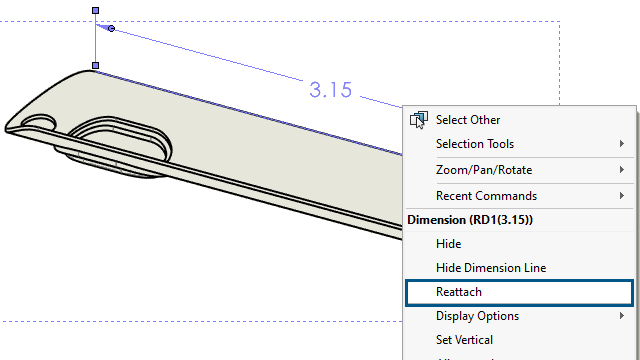

- Klicken Sie mit der rechten Maustaste auf die freistehende Bemaßung und wählen Sie NEU VERBINDEN aus.
SOLIDWORKS® hebt den freistehenden Punkt mit einem X auf der ersten Maßhilfslinie hervor.
- Wählen Sie einen Punkt auf dem Modell, an dem Sie den freistehenden Punkt wieder befestigen möchten.
Der freistehende Punkt wird wieder an die neue Auswahl angefügt.
SOLIDWORKS hebt den freistehenden Punkt mit einem X auf der nächsten Maßhilfslinie hervor.
- Wählen Sie einen Punkt auf dem Modell, an dem Sie den freistehenden Punkt wieder befestigen möchten.
Der freistehende Punkt wird wieder an die neue Auswahl angefügt.
