ラベルの作成
アクターにリンクされたラベルを作成できます。
-
 をクリックします。
テキスト ボックスが作成されます。
-
テキスト ボックスをリンクするアクターをクリックしてください。
-
テキスト ボックスを位置決めし、クリックして確定してください。
-
追加のラベルを作成するか、または終了した場合は作成モードを終了します。
- 追加のラベルを作成するには、ステップ 2 と 3 を繰り返します。
- ラベル作成モードを終了するには、Esc を押します。
複数行のテキストを含むラベルの作成
複数行のテキストを含むラベルを作成できます。
-
前述の説明に従いラベルを作成します。
-
ラベルをクリックして選択し、次のいずれかの方法を選択します。
- ラベルを再度クリックして、編集モードに切り替えます。テキストを入力し、改行するたびに Ctrl+Enter キーを押します。
- ラベルの［プロパティ］ウィンドウ枠の テキスト で、テキスト を 文字列 に設定します。[テキスト文字列] プロパティ フィールドをクリックし、省略記号（...）をクリックします。[テキスト] ウィンドウ枠が表示されます。テキストを入力し、改行するたびに Enter キーを押します。

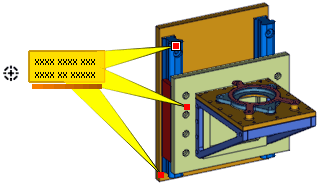

複数の線がある注釈の作成
注釈から複数の補助線を作成できます。
-
線を追加するには、注釈ターゲット
 から宛先に線をドラッグします。
注:
線の作成を元に戻すことはできません。線を削除するには、次の手順の説明に従って続行します。
-
線を削除するには、宛先の赤いアンカーを注釈ターゲット内にドラッグします 。
-
注釈を 2D パネルにアタッチするには、注釈を作成する前に 2D パネルを作成します。
|
