| マージ |
隣接する三角要素の一致しない節点をマージします。 選択ウィンドウを使用して、マージする節点を選択します。
|
| 自動マージ（Auto Merge） |
メッシュの一致しないすべての節点のマージに対する許容差制限を設定します。 2 つの節点の距離がこの許容差より大きい場合、それらの節点はマージされません。
|
| Insert |
選択した位置に新しい節点を挿入します。 新しい節点を挿入すると、新しい要素が作成されます。 |
| 調整（Adjust） |
節点の位置を調整します。 次のいずれかのオプションを選択します:
|
メッシュ
|
選択した節点を既存のサーフェス メッシュ上にダイナミックに配置します。
|
|
平面（Plane）
|
選択した節点を XY、YZ、または XZ の平面上に配置します。
|
|
座標位置（Coordinate Location）
|
指定されたグローバル座標 X 、Y 、Z によってスペース内で定義された新しい位置に配置します。相対座標系（Relative to Selected Node）を選択すると、新しい位置の全体座標 X、Y、および Z は選択した節点からの相対位置になります。
|
|
適用
|
定義された座標に節点を配置します。
|
|
| 置換（Replace） |
一致しない節点の整列およびマージを制御できます。
|
セット A で節点を選択します
|
セット A に対して、サーフェス メッシュの 1 つまたは複数の節点を選択します（1 つずつ、または選択ウィンドウを使用）。
|
|
セット B で節点を選択します
|
セット B に対して、サーフェス メッシュの 1 つまたは複数の節点を選択します（1 つずつ、または選択ウィンドウを使用）。
|
次の整列方法のいずれかを選択します:
|
節点をセット A から B に移動
|
隣接する要素のジオメトリは、節点の新しい位置によって異なります。
|
|
節点をセット B から A に移動
|
隣接する要素のジオメトリは、節点の新しい位置によって異なります。
|
|
すべての節点をマージ
|
セット A と B のすべての節点を 1 つの節点にマージします。
|
|
適用
|
節点を新しい位置に移動します。
|
|
リセット
|
選択内容をすべてクリアします。
|
 |
 |

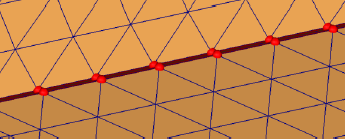

| A -> B オプションを選択すると、緑色の節点 A は赤色の節点 B の位置に移動します。隣接する要素の結合性は、節点 A の新しい位置によって異なります。節点 A と B はマージされます。 |
|
