Grupa parametrów bazowych

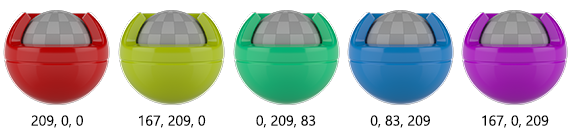

Podczas dodawania tekstury do koloru Albedo nie należy uwzględniać żadnych efektów świetlnych, takich jak cienie lub odbicia. Wynika to z faktu, że SOLIDWORKS Visualize automatycznie symuluje te efekty podczas renderowania obrazu.

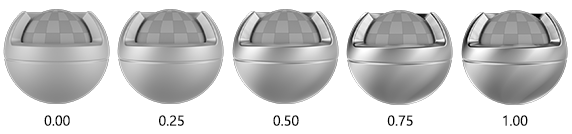

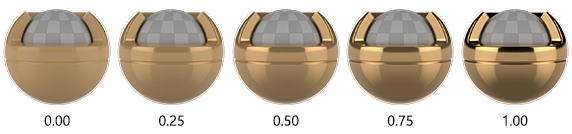

Czyste materiały są niemetaliczne lub dielektryczne o wartości 0 albo całkowicie metaliczne o wartości 1. W określonych sytuacjach, na przykład w przypadku zardzewiałego żelaza, należy używać wyłącznie wartości innych niż 0 i 1.

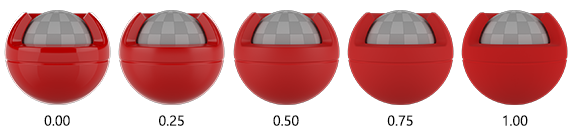

Wartość 0 oznacza wysoki połysk, a wartość 1 oznacza bardzo szorstką powierzchnię, która rozprasza odbicie.

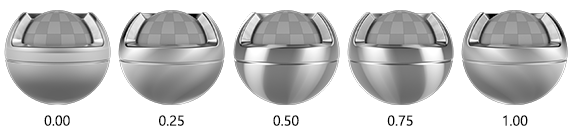

Za pomocą tego parametru można utworzyć anizotropowy wygląd z ziarnem lub kierunkowością, taki jak wykończenia szczotkowane na powierzchniach metalicznych.

Istnieją dwa standardowe formaty tekstur Normalnych: DirectX i OpenGL. Obie zapewniają identyczną funkcjonalność, ale ich zielony kanał jest odwrócony. SOLIDWORKS Visualize i SOLIDWORKS są zgodne z konwencją tekstur normalnych DirectX. W przypadku użycia tekstur OpenGL cienie będą nieprawidłowo wyświetlane i obrócone o 90 stopni.

Tekstury przemieszczenia wpływają tylko na wierzchołki, które są już częścią siatki 3D, co może mieć nieoczekiwane konsekwencje, jeśli powierzchnia ma bardzo niewiele wierzchołków, na przykład sześcian. Aby poprawić rozdzielczość, można zwiększyć Gęstość przemieszczenia na karcie Mapowanie tekstur. Operacja ta dzieli istniejącą siatkę 3D, aby utworzyć więcej wierzchołków. Należy zachować ostrożność podczas zwiększania Gęstości przemieszczenia, ponieważ parametr ten wydłuża czas renderowania i zwiększa wykorzystanie pamięci.

Polecamy eksperymentowanie z tym parametrem podczas tworzenia efektu rozpraszania podpowierzchniowego dla poszczególnych wyglądów, takich jak wosk, liście lub skóra. Umożliwia to szybsze renderowanie niż w przypadku rozpraszania podpowierzchniowego kosztem części realizmu.

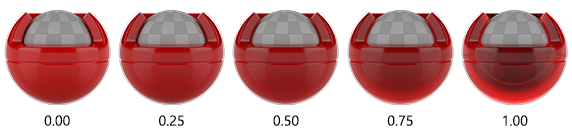

Czysty materiał może być nieprzezroczysty (0) lub przezroczysty (1). Na przykład, jeśli celem jest wyłącznie umieszczenie warstwy, np. kurzu na szkle, można określić wartość od 0 do 1.

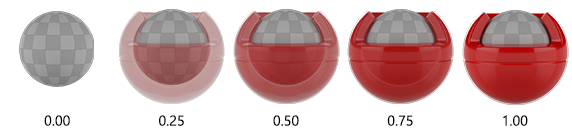

Wartość 0 powoduje, że obiekt jest całkowicie niewidoczny. Wartość 1 oznacza, że obiekt jest całkowicie nieprzezroczysty. Wartości w zakresie od 0 do 1 skutkują pewnym stopniem rozmycia geometrii.

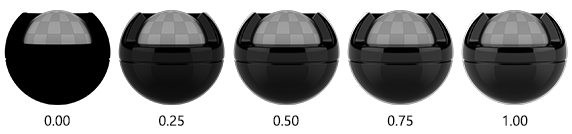

Wszystkie powierzchnie posiadają w pewnym stopniu połysk. Nie istnieją powierzchnie, które całkowicie rozpraszają światło. W większości sytuacji nie trzeba dostosowywać parametru Połysk, nawet w przypadku materiałów takich, jak tektura, tkanina lub beton. Jeśli modelowane są głównie materiały rozpraszające, należy użyć parametru Chropowatość.

Należy zachować ostrożność w przypadku tego parametru. Zapewnia on pewną swobodę artystyczną, ale może skutkować uzyskaniem wyglądów, które nie istnieją w rzeczywistości.
