Każdy przewód można zwizualizować wyraźnie w wiązce w 3D i spłaszczyć.

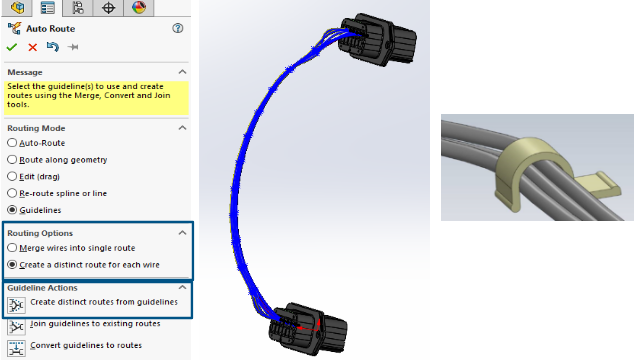

Menedżer właściwości PropertyManager
Automatyczna trasa,
Opcje wyznaczania trasy zawiera:
- Scal przewody w jedną trasę. Prowadzi wybrane przewody jedną trasą.
- Utwórz odrębną trasę dla każdego przewodu. Prowadzi wybrane przewody odrębnymi trasami.
Odrębne przewody można edytować przez:
- Dodanie trasy do wiązki za pomocą opcji Dodaj trasę do pęku dyskretnego.
- Usunięcie trasy z wiązki za pomocą opcji Usuń trasę z pęku dyskretnego.
- Przeniesienie wiązki przez przeciągnięcie punktu splajnu na osobnym przewodzie.
- Scalenie dwóch wiązek za pomocą opcji Scalaj pęk dyskretny.
- Wydzielenie pojedynczego segmentu trasy z wiązki.
- Utworzenie pojedynczego punktu połączenia wielu osobnych wiązek wychodzących ze złącza lub oddzielnego punktu połączenia dla każdej odrębnej wiązki.
- Poprowadzenie wiązki przez uchwyt poprzez wybranie jednego z jego splajnów.
