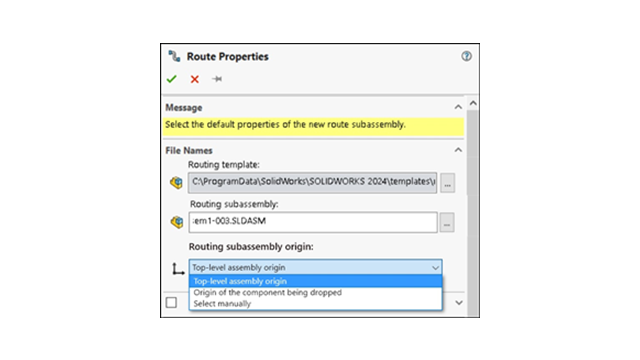

Podczas tworzenia nowego podzespołu trasy można go wyrównać i umieścić zgodnie z wymaganiami projektu przy użyciu Właściwości trasy menedżera właściwości PropertyManager.
Opcje definiowania początku układu współrzędnych obejmują:
- Początek układu współrzędnych złożenia najwyższego poziomu
Początek układu współrzędnych podzespołu wyznaczania trasy jest wyrównywany wspólnie z początkiem układu współrzędnych złożenia najwyższego poziomu.
- Początek układu współrzędnych upuszczanego komponentu
Początek układu współrzędnych podzespołu wyznaczania trasy jest wyrównywany wspólnie z początkiem układu współrzędnych dodawanego łącznika.
- Wybierz ręcznie
Początek układu współrzędnych podzespołu wyznaczania trasy jest wyrównywany wspólnie z wybranym punktem szkicu lub wierzchołkiem. Można również wybrać punkt C lub punkt R łącznika.
