Korzystanie z dodatku 3DEXPERIENCE z wyznaczaniem trasy (2024 SP1)

Dodatek do 3DEXPERIENCE umożliwia przechowywanie i zarządzanie komponentami i złożeniami wyznaczania trasy z poziomu obszaru współpracy na 3DEXPERIENCE Platform. Ponadto za pośrednictwem 3DEXPERIENCE Marketplace | PartSupply można uzyskać dostęp do usług, w tym bezpłatnych komponentów wyznaczania tras 3D.

Korzystając z dodatku 3DEXPERIENCE w Routing Library Manager, można wykonywać następujące zadania:
Wypust Zadanie

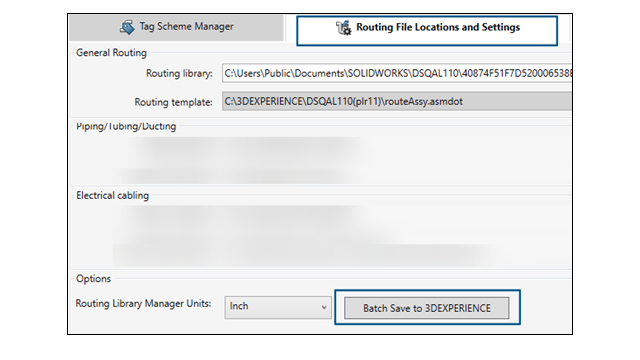

Lokalizacje i ustawienia plików Wyznaczania trasy
  • Przesłać seryjnie bibliotekę komponentów wyznaczania trasy z komputera lokalnego na 3DEXPERIENCE Platform. Kliknąć Zapisz seryjnie w 3DEXPERIENCE.
    Przy przesyłaniu seryjnym na 3DEXPERIENCE Platform można zapisywać tylko pliki SOLIDWORKS.
  • Pobrać seryjnie bibliotekę komponentów wyznaczania trasy z 3DEXPERIENCE Platform. W przypadku Szablonu wyznaczania trasy kliknąć Przeglądaj, aby określić folder. W oknie dialogowym kliknąć Wybierz z 3DEXPERIENCE.
Kreator biblioteki komponentów Utworzyć nowe lub zmodyfikować istniejące komponenty w bibliotece na komputerze lokalnym lub na 3DEXPERIENCE Platform.
Kreator komponentów wyznaczania trasy Zapisać zdefiniowany komponent na komputerze lokalnym lub 3DEXPERIENCE Platform.
Baza danych instalacji z rur grubościennych i cienkościennych Dostęp do wszystkich konfiguracji komponentów Przesłanych lub Nieprzesłanych do 3DEXPERIENCE Platform można uzyskać przy użyciu Stan komponentu.
Można również otworzyć złożenie lub komponent wyznaczania trasy z 3DEXPERIENCE Platform z poziomu:
  • Właściwości trasy w menedżerze właściwości PropertyManager dla rur grubościennych i kolanek. Na przykład, kliknąć Przeglądaj w polu Dostosowane kolanko w oknie dialogowym Zgięcia - kolanka.

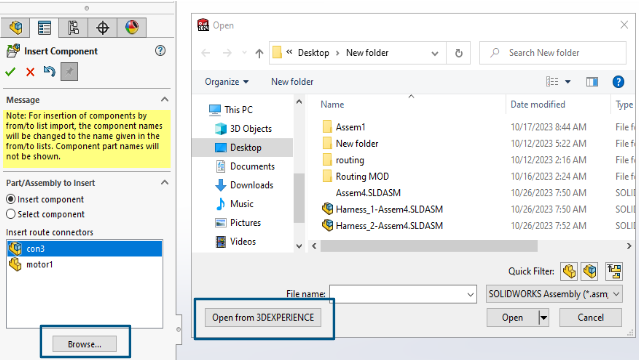

  • Rozpocznij poprzez od-do, na przykład po kliknięciu Przeglądaj dla Wstaw komponent.
  • Narzędzia Wykorzystaj ponownie trasę.
  • Opcje Dodaj szybkozłączkę elektryczną i Edytuj szybkozłączkę elektryczną.

Aby dowiedzieć się więcej o platformie, patrz Praca z 3DEXPERIENCE Platform i aplikacjami 3DEXPERIENCE.

Aby uzyskać dostęp do bezpłatnych komponentów 3D z platformy, patrz Korzystanie z 3DMarketplace | Part Supply.
