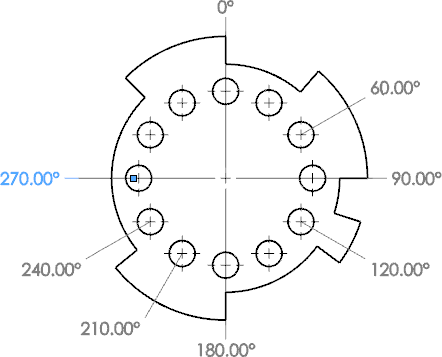

Можно добавить угловые размеры вдоль одного смежного углового размера.
Чтобы добавить размеры вдоль одного углового смежного размера, выполните следующие операции.
- Щелкните правой кнопкой мыши угловой смежный размер на модели, а затем нажмите Добавить к смежному размеру.
- Выберите вершины или указатели центра для размера. При выборе каждого элемента в вид помещается его размер, выровненный относительно нулевого размера.
- Нажмите
, чтобы выйти из режима углового размера.
