Можно изменять существующие смежные угловые размеры.
Чтобы изменить смежные угловые размеры, выполните следующие операции.
- В PropertyManager Размер вкладки Выноски убедитесь, что выбран параметр Отобразить как цепочку.

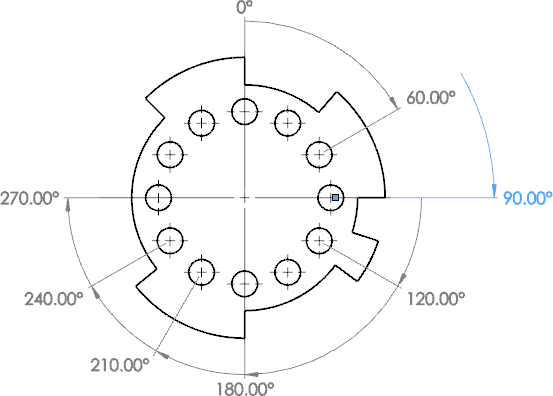

- В графической области щелкните правой кнопкой мыши смежный угловой размер на модели и нажмите Освободить выравнивание.

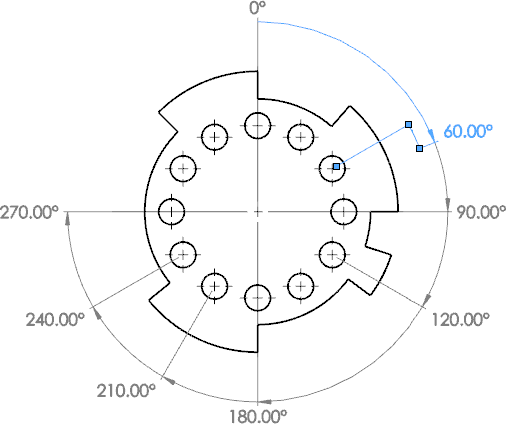

- Перетащите цепочку углового размера.
Все размеры в цепочке перемещаются, кроме размера, в котором выравнивание было освобождено.
- Правой кнопкой мыши щелкните угловой смежный размер на

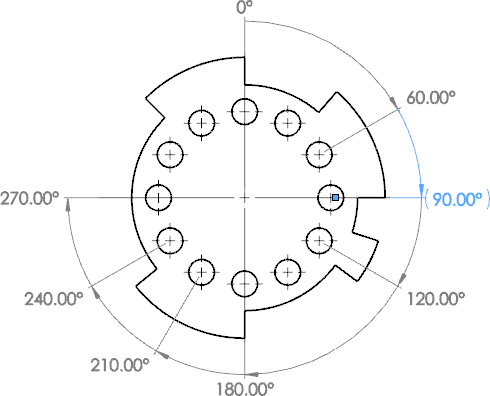

фланца и выберите Параметры отображения, затем выберите следующие параметры:
| Опция |
Описание |
|---|
|
Выровнять смежный размер
|
Выравнивает все смежные размеры |
|---|
|
Изгиб
|

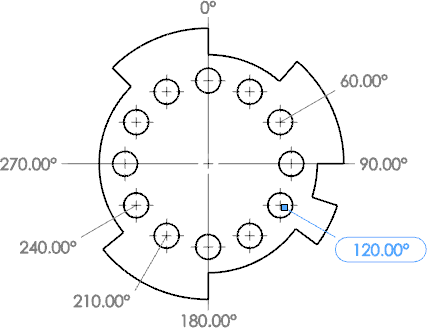

Выноска изгибается, что позволяет разместить размер в другом месте.
|
|---|
|
Снова изогнуть смежный размер
|
Выбранные смежные размеры автоматически изгибаются. |
|---|
|
Отобразить скобки
|
Добавляются скобки для выбранного размера.
|
|---|
|
Отобразить для осмотра
|
Отображает выбранный размер как размер для технического осмотра.
|
|---|
