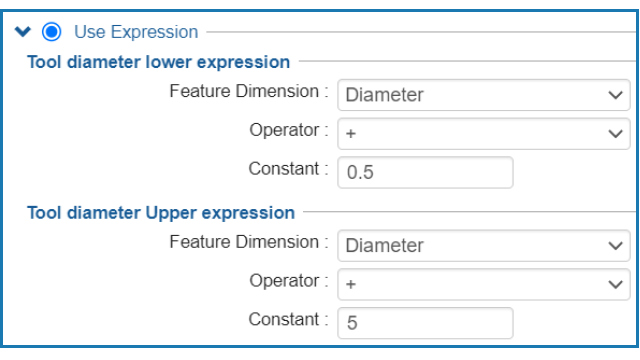

Cuando especifica los criterios de selección de herramientas según la Expresión de uso y no en una herramienta específica, SOLIDWORKS CAM tiene en cuenta la longitud de corte de la herramienta.
Cuando ejecuta
Generar Plan Operaciones de mecanizado, para cada operación que defina los criterios de selección de herramienta con una expresión inferior/superior del diámetro de la herramienta, se aplicarán las siguientes reglas:
-
Si el almacén de herramientas tiene dos o más herramientas con valores de diámetro idénticos que coinciden con los criterios de expresión, SOLIDWORKS CAM explica la longitud de corte para asignar la herramienta. Selecciona la herramienta con una longitud de corte mayor que la profundidad de la operación. Si todas las herramientas tienen una longitud de corte mayor que la profundidad de la operación, SOLIDWORKS CAM selecciona la herramienta con una longitud de corte más cercana a la profundidad de la operación.
- Si SOLIDWORKS CAM sigue encontrando dos o más herramientas, utiliza las reglas de la Asignación de material en bruto/herramientas para seleccionar una herramienta.
Por ejemplo, considere una cajera rectangular con una profundidad de operación de 75 mm. En función de la estrategia de operaciones asignada a esta operación, los criterios de la selección de herramienta seleccionan un Fresa plana de 25 mm. La torreta tiene dos herramientas para Fresas planas con diámetros idénticos de 25 mm. Sin embargo, una herramienta tiene una longitud de corte de 50 mm y la otra tiene una longitud de corte de 80 mm. SOLIDWORKS CAM selecciona la herramienta con una longitud de corte de 80 mm porque está más cerca de la profundidad de la operación.
