Ciclos de identificación en el modo de ensamblaje

Puede asignar la instancia de pieza y las configuraciones de piezas de fresado adecuadas para cada operación de identificación de valores generada en el modo de ensamblaje. Esto garantiza un Origen pl. trabajo pieza mientras se realiza el postprocesado de la trayectoria de herramienta de la operación de identificación de valores.

En versiones anteriores, si solo existían operaciones de identificación de valores en una configuración de operación de un ensamblaje, SOLIDWORKS CAM medía sus coordenadas desde el sistema de coordenadas amarre (FCS). SOLIDWORKS CAM no enumeraba la instancia y la configuración de la operación correspondiente en la pestaña Equidistancia en el cuadro de diálogo Parámetros de configuración. Incluso si se había especificado el origen de salida como Origen pl. trabajo pieza, las coordenadas de la trayectoria de herramienta hacían referencia al FCS, lo que genera un código publicado inexacto.

En el cuadro de diálogo Parámetros de configuración, en la pestaña Postprocesado, en Pieza/Configuración, puede especificar los parámetros en el modo de ensamblaje.
Parámetro Descripción
Asignar pieza y configuración de referencia Activa la Pieza de referencia y los parámetros de Configuración de referencia.
Pieza de referencia Enumera todas las piezas en el Gestor Pieza.

La selección predeterminada es la pieza (con la instancia de pieza como sufijo si hay varias instancias de pieza) cuya cara ha seleccionado en la pestaña Identificar valores para la operación Identificar valores. Si no ha seleccionado ninguna cara, SOLIDWORKS CAM utiliza la primera pieza que aparece en el Gestor Pieza.

Si el postprocesamiento requiere especificar el Origen pl. trabajo pieza, SOLIDWORKS CAM utiliza los valores del origen de la pieza seleccionada como referencia. SOLIDWORKS CAM también utiliza el Origen pl. trabajo pieza para calcular las coordenadas al ejecutar el Paso a Paso Camino Hta. de los comandos de simulación.
Configuración de referencia Enumera todas las configuraciones de piezas asociadas con la instancia de pieza o pieza seleccionada en Pieza de referencia.

La selección predeterminada es la configuración válida de la operación para la pieza o la instancia de pieza seleccionada para la Pieza de referencia cuyas operaciones pueden mecanizarse a partir de la configuración de la operación seleccionada.

SOLIDWORKS CAM utiliza el origen de la configuración de piezas que usted selecciona para calcular las coordenadas de la trayectoria de herramienta durante el postprocesado.

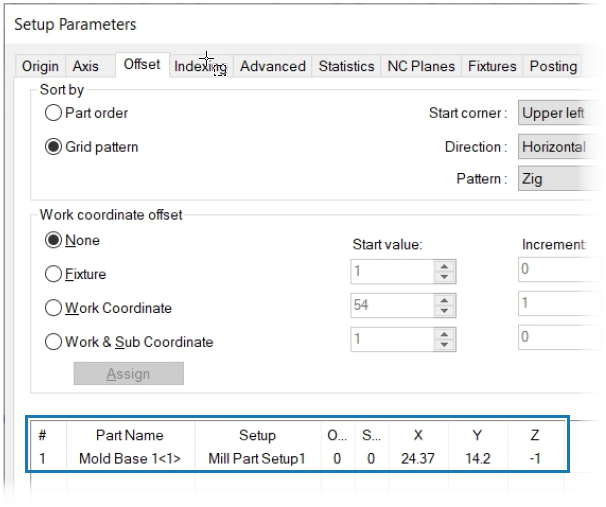

Para las operaciones Identificar valores, las selecciones que realiza para la Pieza de referencia y la Configuración de referencia se muestran en las instancias de piezas y las coordenadas de trabajo en la pestaña Equidistancia del cuadro de diálogo Parámetros de configuración.
