Globos automáticos en armarios en 2D

Para abrir este PropertyManager:

1. Haga clic en Implantación de armario > Globo automático .

Estilos de directriz

	Estilo de directriz	Especifica el estilo predefinido que se aplicará a las directrices.
	Bloque	Especifica el bloque que se debe utilizar para los globos.
	Escala	Especifica un número para la escala que se aplicará al bloque utilizado para los globos.

Implantación de globos

Especifica el Tipo de matriz.

Para las marcas de globo, solo puede especificar los valores numéricos. No se admite la especificación de fórmulas.

---

	Superior	Visualiza globos en la parte superior del plano del armario.
	Parte inferior	Visualiza globos en la parte inferior del plano del armario.
	Izquierda	Visualiza globos en la parte izquierda del plano del armario.
	Derecha	Visualiza globos en la parte derecha del plano del armario.
	Cuadrada	Visualiza globos en un cuadrado alrededor del plano del armario.
	Agrupar globos	Visualiza las flechas de los globos agrupados con menos inclinación.
	Omitir instancias múltiples	Inserta globos solo en la primera instancia de la misma referencia del fabricante.
	Ignorar terminales	No inserta globos en el bornero.

---

Capa

Especifica la capa en la que se insertan los globos.

Opciones

Insertar tabla de informes. Inserta una tabla de informes filtrada del contenido del documento actual.

Para insertar una tabla de informes, seleccione Insertar tabla de informes en el PropertyManager del globo automático. Haga clic en , para abrir el panel para insertar automáticamente el informe del globo.

• Si ya se han insertado una o más tablas de informes, seleccione Actualizar tabla de informes para actualizar las tablas de informes.

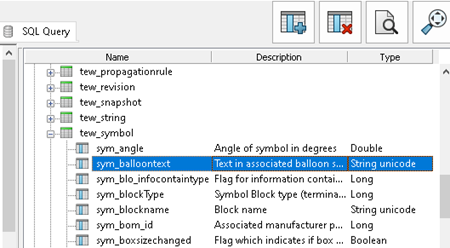

• La marca de Globo automático incluye datos almacenados en la base de datos, recuperables a través de una consulta, mientras que el Report_Row se calcula durante la generación del informe. No hay relación directa entre ambos.
