변환 작업 구성(2025 SP1)

SOLIDWORKS 관리 도구에서 변환 작업을 구성하는 동안 .stl과 .igs 출력 파일 형식에 대해 다음과 같은 고급 변환 옵션을 사용할 수 있습니다.

출력 파일 형식 변환 옵션 고급

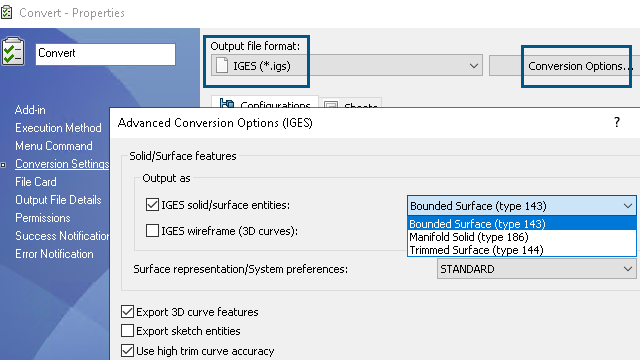

IGES (*.igs) Bounded Surface (type 143): 파트, 어셈블리 또는 선택된 곡면의 면과, 다른 IGES 요소(예: 곡선, 모서리)에 의해 정의된 경계를 변환하려면 선택합니다.

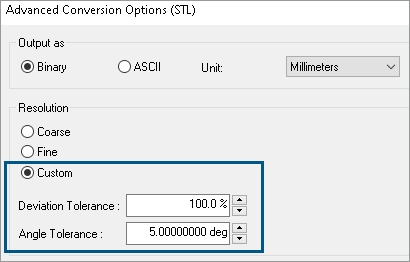

STL (*.stl) 다음 하위 옵션이 있는 해상도 아래의 사용자 정의 옵션:
  • 편차 공차: 전체 파트 테슬레이션을 제어합니다. 편차 값이 작으면 전체 파트 정확도가 높은 파일이 만들어집니다.
  • 각도 공차: 미세한 테슬레이션을 제어합니다. 공차 값이 작으면 세부 정확도가 높은 파일이 생성되지만 생성 시간이 느려집니다.

작업 > 변환 > 열기 > 변환 설정 > 변환 옵션에서 이러한 옵션에 액세스할 수 있습니다.

이러한 옵션은 .stl과 .igs 파일 형식에 대한 SOLIDWORKS 내보내기 시스템 옵션과 유사합니다. 자세한 내용은 SOLIDWORKS 도움말: IGES 내보내기 옵션과 SOLIDWORKS 도움말: STL, 3D Manufacturing Format, Additive Manufacturing 파일 내보내기 옵션.
