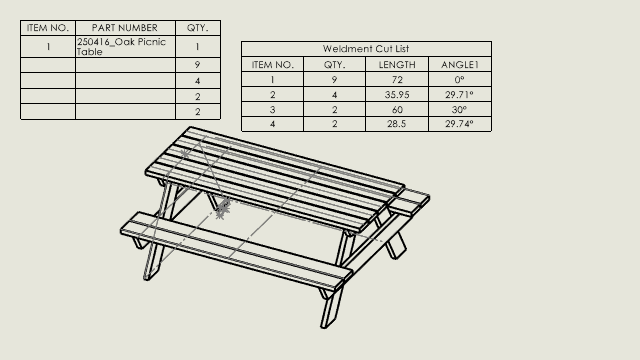

Bill of Materials(BOM) PropertyManager에서 용접구조물 프로파일과 수량을 상세 용접구조물 테이블에 더 효율적으로 그룹화할 수 있습니다.
용접구조물 프로파일 및 수량 그룹화:
- 용접구조물 또는 구조 시스템의 도면에서 BOM
(테이블 도구 모음)을 클릭하거나 을 클릭합니다.
- BOM PropertyManager의 BOM 유형에서 다음을 선택합니다.
- 들여쓰기를 선택합니다.
- 자세한 용접구조물 테이블을 선택합니다.
- 용접구조물 그룹화를 클릭합니다.
- 용접구조물 그룹화 대화 상자에서 그룹화할 항목을 선택합니다.
- 프로파일(표준, 유형, 크기) 용접구조물 모델에서 구조용 멤버를 정의합니다. 이는 빔 또는 튜브와 같은 구조용 멤버의 단면 형태입니다.
- 측정 단위 BOM에서 모델의 측정 단위를 지정합니다.
- 재질 모델이 동일한지 여부를 결정할 때 재질을 인식하여 재질은 다르지만 기하학적으로 동일한 모델을 용접구조물 테이블 내 별도의 폴더로 그룹화합니다.
- 길이 용접구조물 내 각 모델의 개별 길이를 지정하고, 동일한 모델을 그룹화하여 총 길이를 정의합니다.
- ANGLE1: 스케치 프로파일에 가장 가까운 끝 면을 지정합니다.
- ANGLE2: ANGLE1의 반대쪽에 끝 면을 지정합니다.
- 설명. 재질 유형, 마감 등 각 용접구조물 테이블 항목에 관한 세부 정보를 제공합니다.
- 품명(SW-품명) 용접구조물 테이블 내의 사용자 정의 속성에 SW-품명을 지정합니다.
- 확인을 클릭합니다.
를 클릭합니다.
