Manutenção de referências externas a esboços derivados (2025 SP1)

Quando você usa Salvar como cópia e continuar para copiar uma peça, as referências externas a um esboço derivado na peça copiada são mantidas.

As referências externas são mantidas quando você usa o Explorador de arquivos da Microsoft® para copiar uma peça com um esboço derivado.

Para manter referências externas a esboços derivados:
  1. Abra um modelo que contenha duas peças.

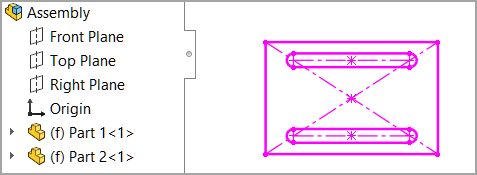

    Neste exemplo, a Peça 1 é exibida na área de gráficos.

  2. Crie um esboço derivado.
    1. Clique com o botão direito em Peça 2 e clique em Editar peça .

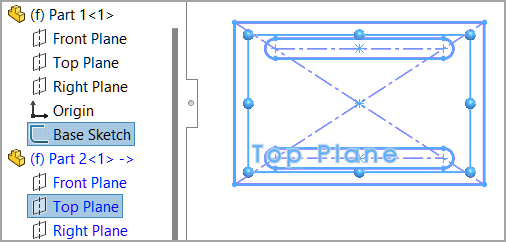

    2. Pressione Ctrl e selecione um esboço da Peça 1 e um plano da Peça 2.

    3. Clique em Inserir > Esboço derivado.
    4. Saia do modo editar no contexto clicando no canto de confirmação.
    5. Clique em Arquivo > Salvar tudo.
      A Peça 2 tem um esboço derivado da Peça 1.

  3. Crie uma cópia da peça que tenha o esboço derivado.
    1. Clique com o botão direito em Peça 2 e clique em Editar peça .
    2. Clique em Arquivo > Salvar como > Salvar como Copiar e continuar.
    3. Salve a nova peça como Peça 3.
    4. Saia do modo editar no contexto.
  4. Insira a nova peça no modelo.
    1. Clique em Inserir > Componente > Peça/montagem existente.
    2. Na caixa de diálogo, selecione Peça 3 e adicione a peça.

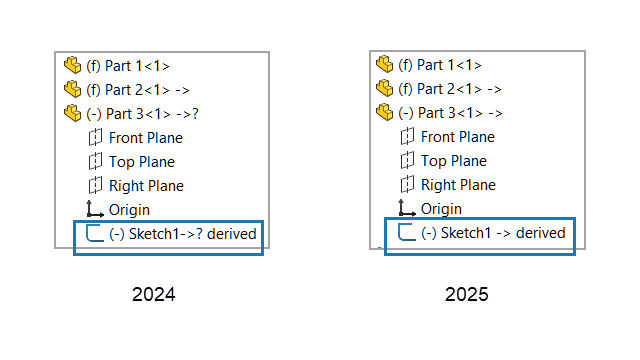

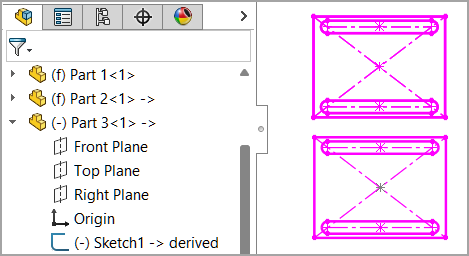

      A Peça 2 e a Peça 3 têm o esboço derivado.

  5. Atualize a primeira peça.
    1. Para a Peça 1, clique com o botão direito do mouse no esboço e clique em Editar esboço .
    2. Modifique uma dimensão.

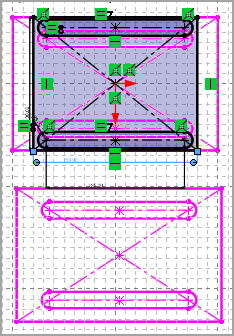

      Uma dimensão na Peça 1 mudou de 200 mm para 170 mm.

    3. Saia do modo editar no contexto.

      A Peça 3 usa a dimensão atualizada e o esboço derivado permanece definido.
