Visualização de montagem

Você pode atribuir uma cor a um valor de propriedade, selecionar novas propriedades e rolar os componentes para cima ou para baixo.

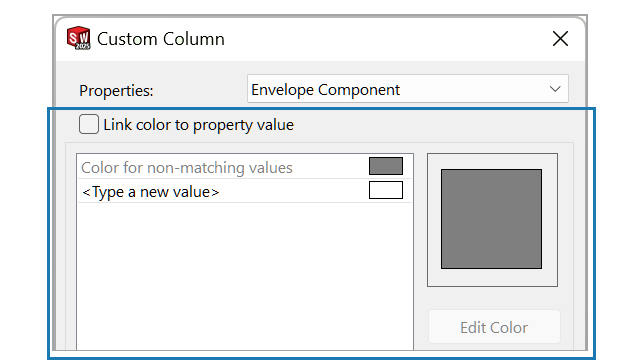

Na caixa de diálogo Coluna personalizada, é possível selecionar Vincular cor ao valor da propriedade para especificar uma cor para uma propriedade de componente. Quando você seleciona essa opção, não é possível alterar as cores usando o controle deslizante de cores.

Na barra de ferramentas de contexto de um componente, você pode usar as opções Rola o componente para cima e Rola o componente para baixo para ocultar componentes.

Na caixa de diálogo Coluna Personalizada, essas propriedades estão disponíveis:
As propriedades da 3DEXPERIENCE estão disponíveis na 3DEXPERIENCE Platform. Para essas propriedades, a opção Cor do link para o valor da propriedade está sempre ativado.
Propriedade Descrição
Componente do envelope Informa se o componente tem um componente de envelope.
Propriedades de massa sobrescritas Informa se o componente tem propriedades de massa substituídas.
3DEXPERIENCE – Formato CAD Informa o formato CAD do componente.
Exemplos de formatos CAD:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE – Espaço colaborativo Relata os espaços colaborativos onde o componente é salvo.
3DEXPERIENCE – Revisão mais recente Informa se esta é a revisão mais recente do componente.
3DEXPERIENCE – Status de bloqueio Informa o status de bloqueio do componente:
  • Bloqueado por mim
  • Bloqueado por outro usuário
  • Não bloqueado
3DEXPERIENCE – Maturidade Informa o nível de maturidade do componente:
  • Congelado
  • Em andamento
  • Obsoleto
  • Privado
  • Liberado
3DEXPERIENCE – atualizado para compatibilidade Informa se o componente está atualizado para compatibilidade com a 3DEXPERIENCE Platform.
Para vincular uma cor a um valor de propriedade:
  1. Abra um modelo que contenha componentes com propriedades de massa substituídas.
  2. Clique em Visualização de montagem (barra de ferramentas Ferramentas ou na aba Avaliar no CommandManager) ou Ferramentas > Avaliar > Visualização de montagem.

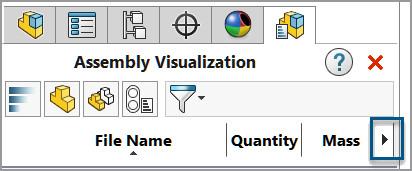

  3. Na aba Visualização de montagem, clique na seta à direita dos cabeçalhos das coluna.

  4. Clique em Mais.
  5. Na caixa de diálogo Coluna personalizada, em Propriedades, selecione uma propriedade como Propriedades de massa substituídas.

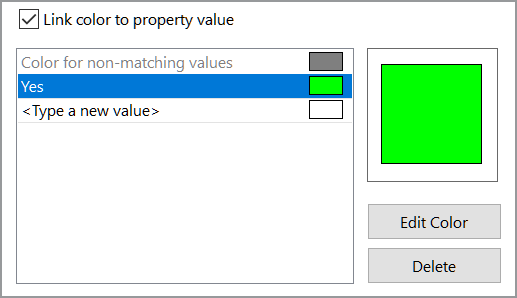

  6. Selecione Vincular cor ao valor da propriedade.
  7. Clique duas vezes em Digitar novo valor e insira um valor.
  8. Clique em Editar cor e selecione uma cor para o valor.

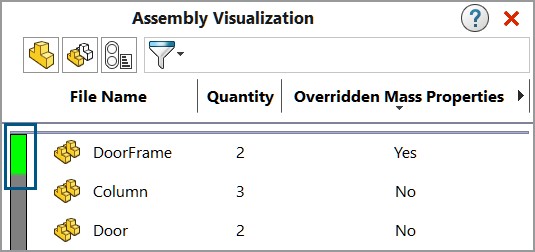

  9. Depois de fechar as caixas de diálogo, na guia Visualização de montagem, clique no cabeçalho da coluna Propriedades de massa substituídas para classificar a coluna por valores.
