Detecção de interferências no modo Revisão de projeto grande

Você pode usar a detecção de interferências em montagens abertas no modo Revisão de projeto grande.

No modo Revisão de projeto grande, o volume de interferência não está disponível e os cálculos para detecção de interferência são aproximados. Para obter resultados precisos, resolva os componentes e recalcule as interferências.
Para usar a detecção de interferências no modo Revisão de projeto grande:
  1. Abrir uma montagem no modo Revisão de projeto grande.

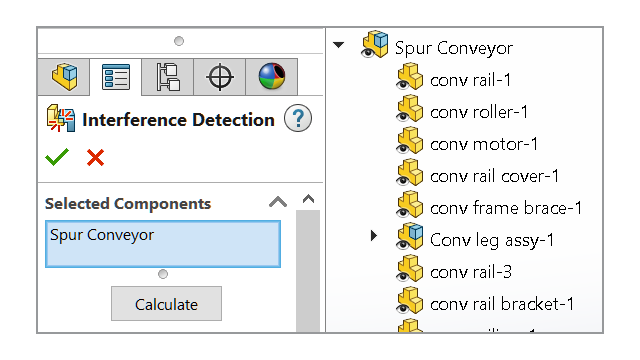

  2. Clique em Detecção de interferências (guia Revisão de grande projeto) ou em Ferramentas > Avaliar > Detecção de interferências.
  3. Especifique as opções no PropertyManager e clique em Calcular.
    As opções estão disponíveis no PropertyManager:
    • Criar pasta de componentes de fixação
    • Criar pasta de representações de rosca correspondentes
    • Componentes excluídos
    • Ocultar componentes excluídos da vista
    • Ignorar todos os menores que
    • Ignorar corpos/componentes ocultos
    • Incluir corpos de superfície
    • Memorizar componentes excluídos
    • Classificar do maior para o menor
    • Classificar do menor para o maior
    • Tratar coincidência como interferência
