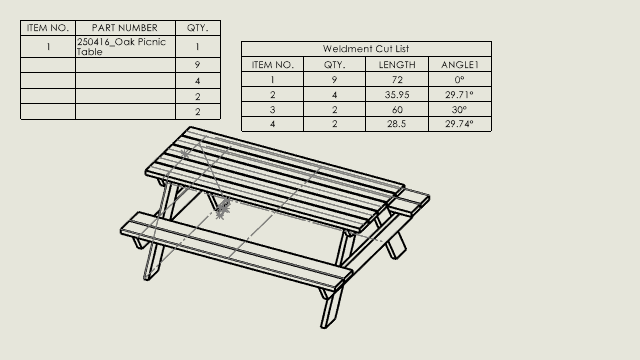

No PropertyManager de Lista de materiais (BOM), você pode agrupar perfis e quantidades de soldagem em uma lista de corte detalhada com mais eficiência.
Para agrupar perfis e quantidades de soldagem:
- Em um desenho de um sistema estrutural ou de soldagem, clique em Lista de materiais
(barra de ferramentas Tabela) ou .
- No PropertyManager de Lista de materiais, em Tipo de BOM:
- Selecione Recuada.
- Selecione Lista de cortes detalhada.
- Clique em Agrupamento da solda.
- Na caixa de diálogo Agrupamento da solda, selecione os itens a serem agrupados:
- PERFIL (Padrão, Tipo, Tamanho). Define os componentes estruturais em um modelo de soldagem. Esta é uma forma de seção transversal de um componente estrutural, como uma viga ou tubo.
- UNIDADE DE MEDIDA. Especifica as unidades de medida de modelos na BOM.
- MATERIAL. Reconhece materiais ao determinar se os modelos são idênticos, agrupando modelos geometricamente idênticos com materiais diferentes em pastas separadas dentro da lista de corte.
- COMPRIMENTO. Especifica os comprimentos individuais de cada modelo dentro de uma soldagem e o comprimento total de modelos idênticos agrupados.
- ANGLE1. Especifica a face final mais próxima do perfil de esboço.
- ANGLE2. Especifica a face final oposta ao ANGLE1.
- DESCRIÇÃO. Fornece detalhes sobre cada item da lista de corte, como tipo de material e acabamento.
- NÚMERO DE PEÇA (SW-número de peça). Especifica uma propriedade personalizada na lista de corte chamada Número de peça do SW.
- Clique em OK.
- Clique em
.
