Para soldagens e sistemas de estrutura, você pode selecionar o tamanho do perfil a partir de tabelas de projeto e tabelas de configuração.

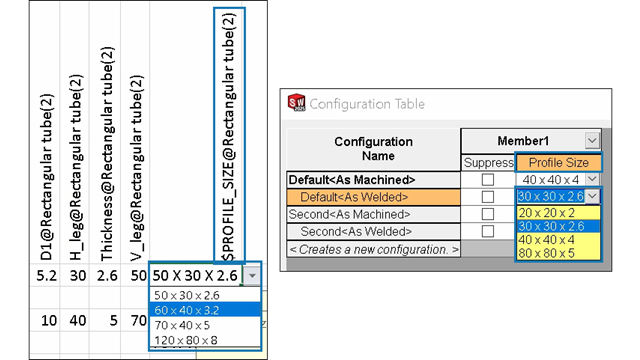

Para os perfis configurados, a tabela de projeto e a tabela de configuração exibem a coluna Tamanho do perfil, onde você pode selecionar um tamanho.
Para controlar o tamanho do perfil em tabelas de projeto, o cabeçalho da coluna usa a seguinte sintaxe:
- Soldagens: $PROFILE_SIZE@feature_name
- Sistemas estruturais: $PROFILE_SIZE@member_name
Para inserir uma tabela de projeto:
- Abra uma peça que tenha várias configurações.
- Clique em Tabela de projeto do Excel
(barra de ferramentas Ferramentas) ou em .
Você também pode selecionar o tamanho do perfil editando uma tabela de projeto.
