Al editar los bloques personalizados, puede utilizar restricciones de cota. Esto le permite controlar la distancia, la longitud, el ángulo y el radio de las entidades. Las restricciones de cota también pueden restringir las distancias y ángulos entre entidades geométricas o puntos en entidades.
Por ejemplo, si realiza un diseño para una placa de circuito, debe colocar los componentes electrónicos en ubicaciones específicas. Es importante mantener distancias y proporciones precisas entre los componentes, al tiempo que permite la flexibilidad en sus tamaños individuales. Puede replicarlo en diferentes partes del dibujo usando un bloque personalizado.
Puede editar bloques dinámicos creados en AutoCAD que utilizan restricciones de cota. Esto transforma el bloque en un bloque personalizado en DraftSight. El proceso de conversión reconoce restricciones de cota para una edición precisa dentro del bloque personalizado.

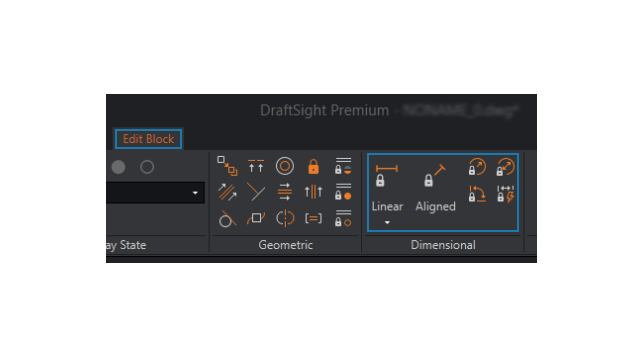

Para utilizar restricciones de cota para BloquesPersonalizados:
Realice lo siguiente
- En la cinta, haga clic en .
- En el menú, haga clic en .
- Escriba EDITBLOCK en la ventana de comandos.
