Dönüştürme Görevini Konfigüre Etme (2025 SP1)

SOLIDWORKS Yönetim aracında, bir dönüştürme görevini yapılandırırken .stl .igs çıktı dosyası formatları için aşağıdaki gelişmiş dönüştürme seçeneklerini kullanabilirsiniz.

Çıktı Dosyası Formatı Gelişmiş Dönüştürme Seçenekleri

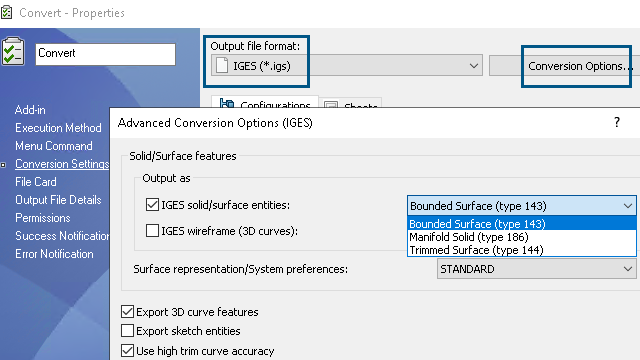

IGES (*.igs) Bağlanmış Yüzey (tip 143): Parçanın, montajın veya seçili yüzeylerin yüzlerini ve diğer IGES objeleri (ör. eğriler ve kenarlar) tarafından tanımlanan sınırlarını dönüştürmek için bu seçeneği belirleyin.

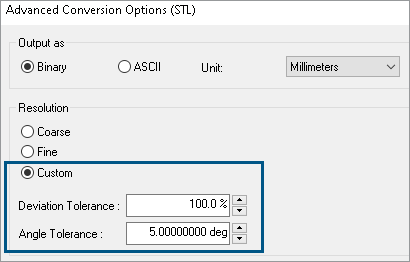

STL (*.stl) Aşağıdaki alt seçeneklerle Çözünürlük altında Özel seçeneği:
  • Sapma Toleransı: Tüm parçanın döşemesini kontrol eder. Daha küçük rakamlar, daha büyük tüm parça doğruluğuna sahip dosyalar oluşturur.
  • Açısal Tolerans: Küçük detayların döşemesini kontrol eder. Daha küçük rakamlar daha fazla küçük detay doğruluğuna sahip dosyalar oluşturur, ancak bu dosyaların oluşturulması daha fazla zaman alır.

Bu seçeneklere Görevler > Dönüştür > Aç > Dönüştürme Ayarları > Dönüştürme Seçenekleri altından erişebilirsiniz.

Bu seçenekler, .stl ve .igs dosya formatları için SOLIDWORKS Verme sistemi seçeneklerine benzerdir. Daha fazla bilgi için bkz. SOLIDWORKS Yardım: IGES Verme Seçenekleri ve SOLIDWORKS Yardımı: STL, 3D Manufacturing Format ve Katmanlı Üretim Dosyası Verme Seçenekleri.
